Grein • Hápunktar úr styrkveitingum til túlkunar á vígvöllum 2021
Gert fyrir Fort Ticonderoga-samtökin
Í hugum bandarískra nýlendubúa var Ticonderoga-virki í norðurhluta New York-fylkis síðasta vígið gegn breskum hersveitum frá Kanada á árdaga bandaríska frelsisstríðsins.

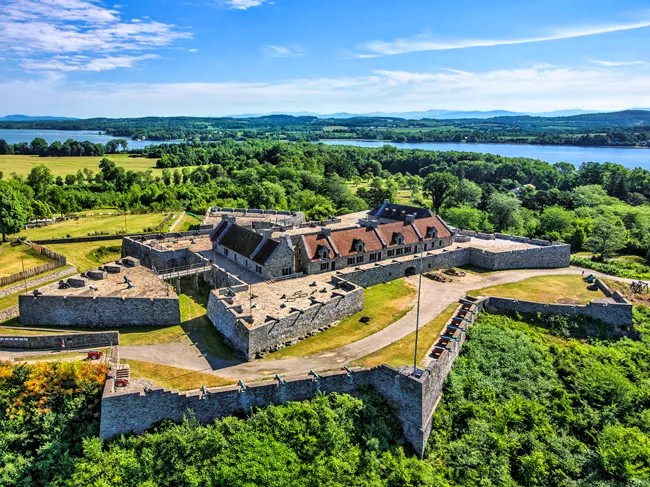

Hið ógurlega Ticonderoga-virki gnæfir yfir Champlain-vatn í norðurhluta New York-fylkis, norðlægur varnargarður gegn breska Kanada í bandarísku byltingunni Með leyfi frá Carl Heilman II, Fort Ticonderoga
Fljótlega eftir orustuna við Lexington og Concord 1775 hertóku Benedict Arnold, Ethan Allen og Green Mountain Boys frá Vermont virkið af Bretum, komu þannig í veg fyrir aðgang þeirra að Hudson-ánni og tryggðu bandarísku nýlendurnar héldust heilar.
Ethan Allen og Green Mountain Boys taka Ticonderoga-virki frá Bretum, 1775
Gildi virkisins fólst þó ekki aðeins í staðsetningu þess.
Við undanhald sitt eftir misheppnaða innrás í Quebec árið 1775 leitaði meginlandsherinn skjóls innan veggja þess.
Auk þess sótti Henry Knox fallbyssur og önnur stórskotavopn úr virkinu og flutti þessi nauðsynlegu úrræði aftur til höfuðstöðva meginlandshersins í Massachusetts.
George Washington hershöfðingi notaði þessar fallbyssur á frægan hátt til að neyða Breta til að hörfa og batt þannig enda á umsátrið um Boston 1776.
Í október 2021 veitti American Battlefield Protection Program (Verndaráætlun bandarískra vígvalla) Fort Ticonderoga-samtökunum styrk til túlkunar á vígvöllum til að innleiða nýja túlkunaráætlun.
Eftir margra ára sagnfræði- og fornleifarannsóknir munu samtökin nota þetta fjármagn til að auka aðgengi að svæði þjóðsögulega minnisvarðans sem þekkt er sem „Liberty Hill“.
Verkefnishópurinn mun nýta sér langvarandi tengsl við háskóla og samfélög afkomenda til að skapa aðgengilega og víðtæka upplifun fyrir gesti.
Samtökin munu hefja viðræður við ættbálkasamfélög til að tryggja að sjónarhorn frumbyggja á sögu virkisins séu í fyrirrúmi.
Ability verkefnið við New York-háskóla tekur einnig þátt í verkefnishópnum til að þróa algildar hannaðar gönguleiðir og túlkunarskilti fyrir alla gesti.
Styrkir til túlkunar á vígvöllum frá NPS ABPP styrkja samstarfsaðila í verndun um allt land til að nútímavæða og efla túlkun á vígvöllum – til að vekja undrun, skilning og samkennd á þeim stöðum sem urðu vitni að sumum af erfiðustu atburðum þjóðarinnar.
Auk þess hefur áætlunin umsjón með þremur öðrum styrkjum til landakaupa á vígvöllum, til verndunar skipulags og nýlega heimiluðum styrkjum til endurreisnar vígvalla.
Þessi fjárhagsaðstoð skapar samfélagsdrifna umsjón með sögulegum auðlindum á vettvangi ríkja, ættbálka og sveitarfélaga.
Heimild: Reinterpreting New York’s Fort Ticonderoga (U.S. National Park Service)
Þýðendur: Friðrik Kjartansson og erlendur.is (Málstaður)
Þegar 250 ára afmæli Bandaríkjanna nálgast minnumst við uppgjafar hermanna úr bandaríska frelsisstríðinu og fórnanna sem þeir færðu til að byggja upp okkar frábæru þjóð.
Margir mikilvægir atburðir áttu sér stað í frelsisstríðinu og einn merkasti sögustaðurinn er Fort Ticonderoga.
Virkið er hernaðarlega staðsett á milli Champlain-vatns og George-vatns í norðurhluta New York-fylkis og gegndi lykilhlutverki bæði í stríði Frakka og Indíána og í bandaríska frelsisstríðinu – einkum sem vettvangur fyrsta sóknarsigurs föðurlandsvinanna árið 1775, undir forystu Ethan Allen og Benedict Arnold, þar sem mikilvægum breskum fallbyssum voru herteknar.
Það var okkur heiður að fá það verkefni frá Fort Ticonderoga að endurgera nokkrar af þessum sögulegu fallbyssum, þar á meðal breska 6 punda fallbyssuvagna sem föðurlandsvinirnir hertóku.

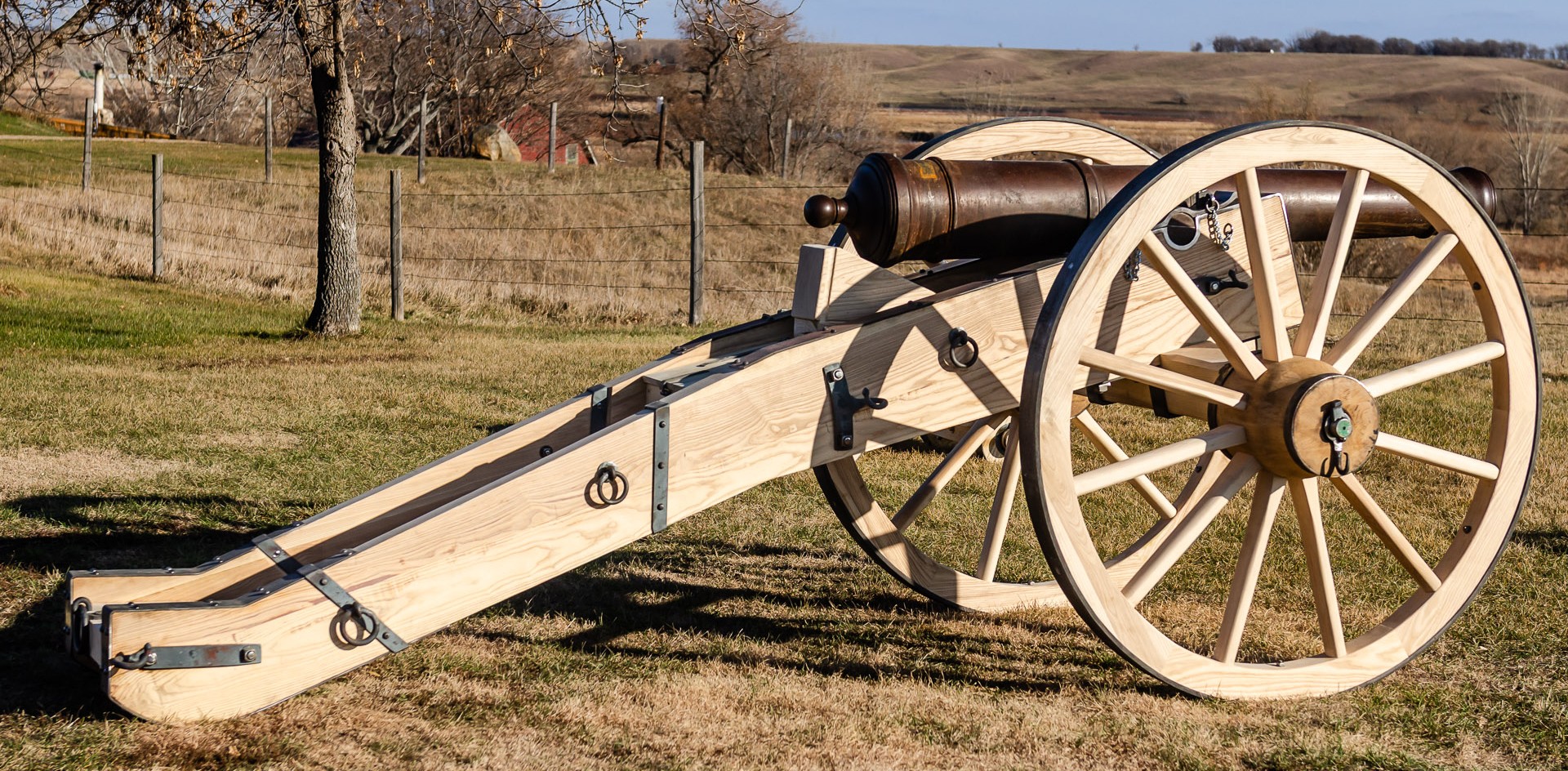

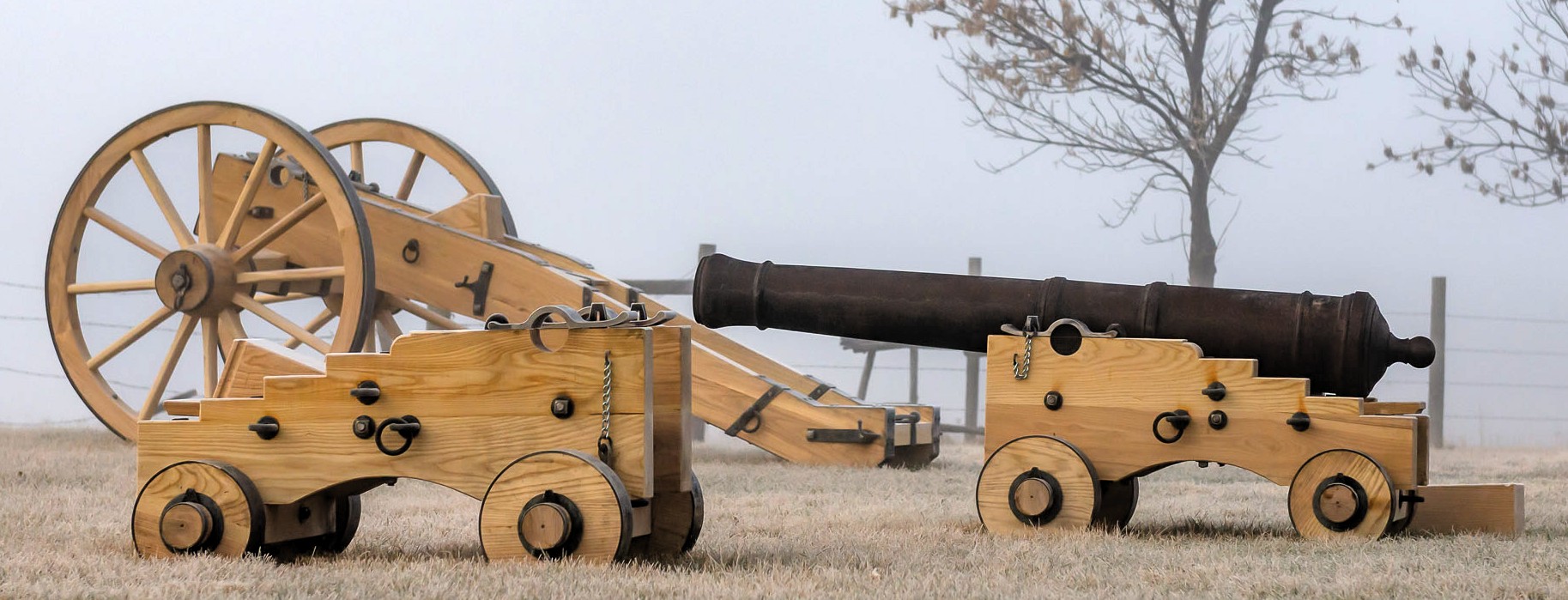

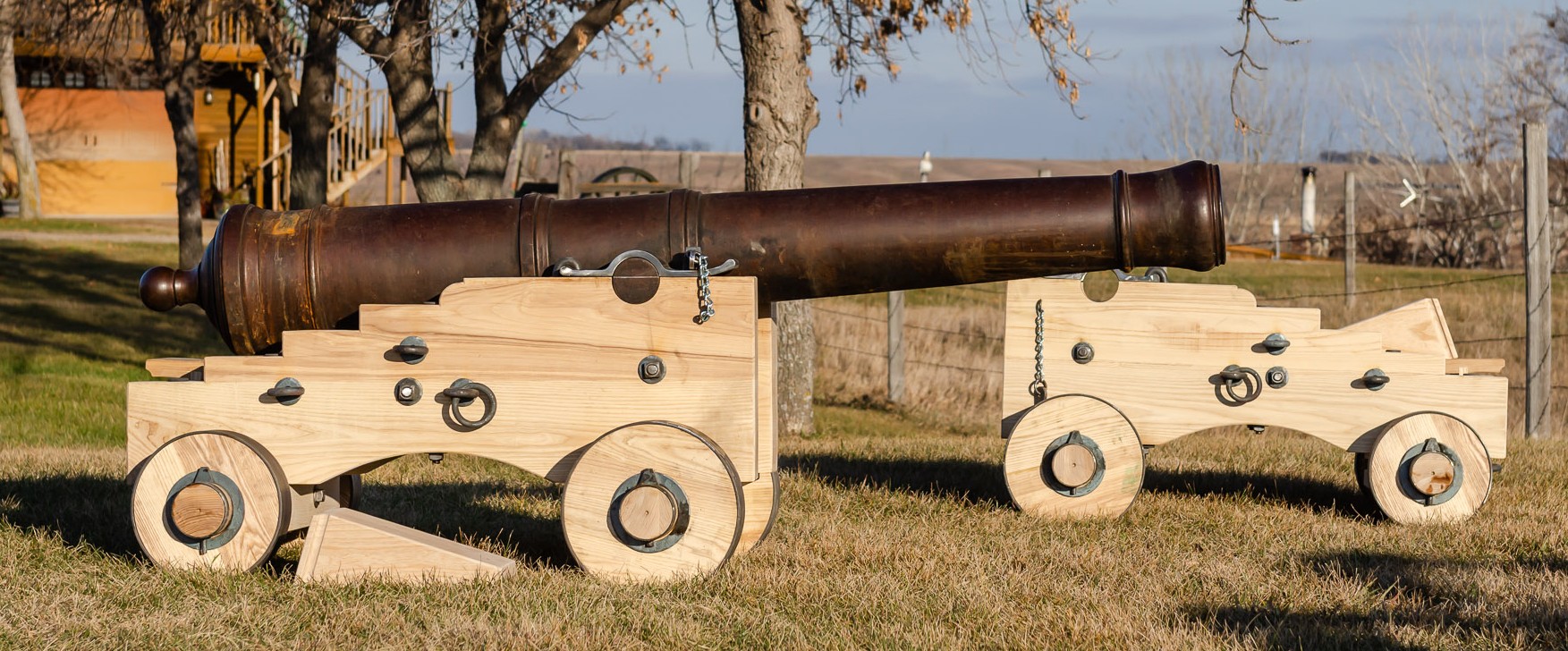

Þetta voru meðal annars breskir ferðavagnar mjög breiðir, 11 feta langir (335.28 cm) og með 58 tommu hjólum (147.32 cm) , ásamt tveimur virkisvögnum sem smíðaðir voru til að verja virkið.
Þetta verkefni krafðist umfangsmikilla rannsókna til að tryggja sögulega nákvæmni. Það var áskorun að túlka breskar teikningar og forskriftir frá 18. öld og listaverk frá tímabilinu voru notuð ásamt varðveittum skjölum til að sannreyna smáatriði í gegnum smíðina.

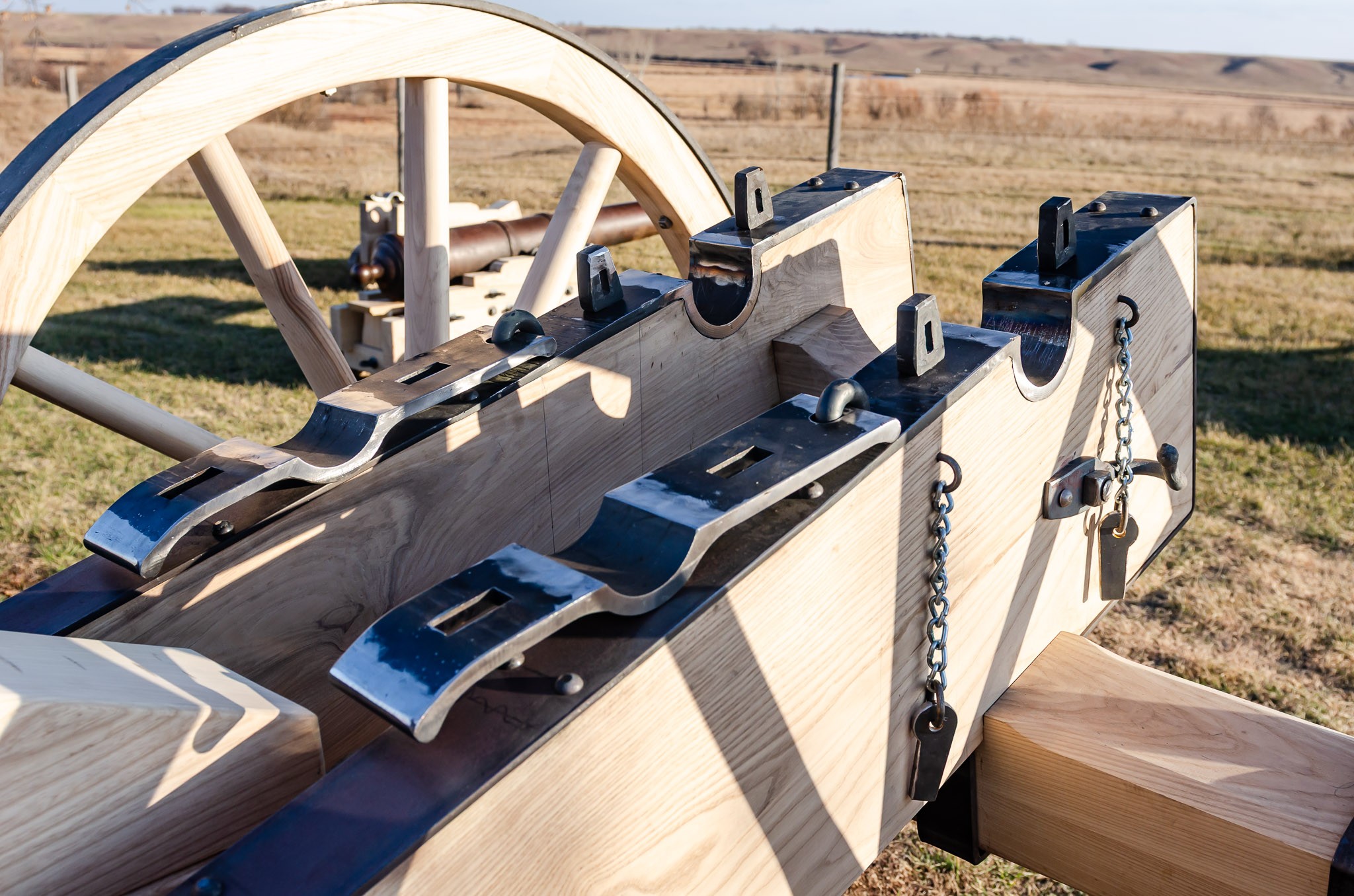

Eiginleikar ferðavagnanna eru meðal annars:
Smíðaðir að öllu leyti úr hvítum aski
Handsmíðaður járnbúnaður
Hæðarfleygur
Geymslukassi fyrir smáverkfæri
Vel járnvarinn skutstykki fyrir tengingu.
Vagnarnir voru sendir ómeðhöndlaðir svo að enduruppsetningarfólk Fort Ticonderoga gæti borið á hefðbundna hörfræolíu – og þannig lokið síðasta skrefinu í að lífga þessa sögulegu gripi við.
Við hlökkum til að deila meiru frá Fort Ticonderoga þegar þeir halda áfram að segja sögu þessara fallbyssa í notkun.
Fort Ticonderoga til hliðar (on the side) Íslensk þýðing.
Heimilt er að birta stutta kafla með heimildarvernd.
Inngangur
Oliver no. 23-B veltiplógurinn er hestdreginn plógur sem hægt er að stilla til að snúa jarðveginum til beggja hliða og gerir þannig kleift að nota mjög skilvirk plægingarmunstur.
Plógurinn var framleiddur af Oliver Chilled Plow Works í South Bend, Indiana, á tímabilinu frá 1917 til 1934.
Hann er með mjög sniðugan búnað þar sem útsjónarsöm rúmfræðin skyggir á virkni hans.
Margir sérfræðingar telja þennan plóg vera hápunkt hönnunar fyrir plóga af þessari gerð.
Í þessari grein lýsi ég Oliver 23-B og útskýri búnað hans og hvernig hann styður við marga sérstaka eiginleika plógsins.
Fyrst er gefinn nokkur bakgrunnur um hugtök plægingar.
Oliver no. 23-B vendiplóg sem er í eigu og hefur verið endurgerður af höfundi.
Hann er til sýnis á heimili höfundar, Dos Palmas, í Alamogordo, Nýju-Mexíkó, „þar sem eyðimörkin mætir fjöllunum“.
Við vitum ekki framleiðsluár hans.
Mynd 1. Ollie
Orðið „vendanlegur“ í lýsingunni vísar til þess að hægt er að velja hvort plógurinn snúi jarðveginum til hægri eða vinstri eftir þörfum til að vinna verkið á skilvirkan hátt.
„Sulky“ vísar til þess að plógmaður situr á plógnum sem er í þessu tilliti tvíhjóla vagn sem minnir á léttu „sulkies“-vagnanna sem notaðar eru í tveggja hjóla vagnakeppni en þessi kerra vegur um 250 kg.
Um plægingu
Kynning
Plæging er algeng hefðbundin aðferð við að framkvæma grunnjarðvinnslu, fyrsta stig undirbúnings jarðvegs fyrir sáningu.
Hér munum við sérstaklega fjalla um moldborðsplægingu, sem dregur nafn sitt af lykilhluta plægingartækisins (eins og við munum sjá innan skamms).
Grunnferlið Við moldborðsplægingu sker plægingartækið (kallað plógfar eða stundum grunnur) stöðugt láréttan skurð sem er 30–40 cm breiður og um 15–20 cm undir yfirborði óhreyfðs lands og losar þannig „sneið“ af jarðveginum.
Það sveigir síðan þessa sneið frá undirliggjandi jörðu og veltir henni að lokum yfir þannig að hún lendir við hliðina á upprunalegri stöðu sinni.
Ein afleiðing þessa í hverri umferð er að skilja eftir sig skurð (venjulega kallaðan díki) þaðan sem jarðvegssneiðin var tekin.
Reyndar fellur jarðvegurinn sem er lyft og honum „snúið“ alveg eða að hluta til ofan í díkið sem myndaðist í fyrri umferð.
Mynd 2 sýnir þetta ferli á einfaldaðan hátt; afrakstur tveggja fyrri umferða er til hægri.
Mynd 2. plógför
Oft er útlína plógfararins mjög nálægt því að vera hluti af yfirborði keilu.
Punktalínan á myndinni sýnir þversnið þeirrar keilu á því plani þar sem við sjáum veltiferlið.
Mynd 3. Snúningur jarðefnanna.
Tilgangur æfingarinnar
Þetta ferli hefur tvo megintilganga:
• Þegar jarðvegssneiðinni er velt, klofna hin ýmsu lög hennar, sem losar um jarðveginn, og einnig festist nokkuð af „dauðu lofti“ undir hverri veltri sneið, sem í heild sinni „loftar“ jarðveginn.
Þetta gerist:
o Gerir jarðveginn móttækilegan fyrir fræjunum sem verður sáð.
o Gerir jarðveginn móttækilegan fyrir útbreiðslu róta einstakra plantna.
o Auðveldar vatni að berast um jarðveginn.
• Hálmurinn frá uppskeru síðasta árs og illgresið sem kann að vaxa á meðal hans er grafið niður, þar sem það getur rotnað í friði og skilað næringarefnum aftur í jarðveginn, um leið og það er ekki fyrir nýrri uppskeru (og kemur í veg fyrir að illgresið dafni á kostnað uppskerunnar).
Stefna
Einfaldur plógur er þannig gerður að hann veltir jarðveginum alltaf annaðhvort til hægri eða vinstri.
Í Norður-Ameríku er algengast að nota „hægrihandar“ plóga en nánast alla tegund var hægt að panta fyrir hvora hönd.
Oft notaði bóndi hægrihandar plóga fyrir mestalla vinnuna en gæti einnig átt vinstrihandar plóg til að nota þegar þörf krafðist í sérstökum aðstæðum.
Að sjálfsögðu þýðir sú regla að velta jarðveginum stöðugt ofan í plógfarið sem myndaðist í fyrri umferð að á ákveðnum hluta akursins verður alltaf að velta jarðveginum í sömu átt, segjum „til austurs“. Þannig verðum við, með hægrihandar plóg, að plægja í norður.
Í einfaldasta (og ekki mjög hagkvæma) fyrirkomulaginu, eftir eina „umferð“, væri plógurinn síðan keyrður (með „verkfærið“ uppi svo hann plægir ekki) aftur að suðurenda akursins til að hefja næstu umferð.
Þetta felur í sér mikið af óafkastamikilli göngu fyrir hestana (og plógmanninn, ef notaður er gönguplógur).
Auðvitað eru til margar aðferðir til að lágmarka þessa sóun á ferðum en þær hafa allar sín takmörk.
Veltiplógurinn
Með veltiplóg, eins og Oliver 23-B, getur plógmaðurinn, með plóginn stilltan fyrir „hægrihandar notkun“, farið eina umferð til norðurs (velt jarðveginum til austurs), snúið plógnum við, skipt plógnum yfir í „vinstrihandar notkun“ og farið næstu umferð til suðurs (og velt jarðveginum aftur til austurs, eins og krafist er).
Búnaðurinn sem sér um þessa einföldu aðgerð felur í sér fjölmarga hreyfanlega hluta sem vinna saman á mjög snjallan hátt.
Plógfarið
Í umræðum um plægingu eða plægða akra heyrum við oft talað um plógför.
Hvað er plógfarið?
Í sumum tilvikum er það skurðurinn sem jarðvegurinn er tekinn úr til að velta.
Í öðrum tilvikum vísar það til jarðvegssneiðarinnar sem er velt og skurðurinn er kallaður plógfararbotninn.
Eða stundum er botn hans kallaður plógfararbotninn.
Stundum vísar plógfar til alls þess sem verður til eftir eina umferð með plógnum.
Í bókmenntum er „plógför“ oft notað sem samlíking fyrir ræktað land.
Þess vegna mun ég ekki nota þetta orð mjög oft.
Um orðið „land“
Við ættum ekki að vera hissa á að finna orðið „land“ notað í tengslum við plægingu.
Enda eru býli og akrar gerð úr „landi“ (eins og í „Harry á góða landspildu í miðri Virginíu“), og við ræktum landið og við plægjum landið.
En orðið fær sérstaka merkingu í tengslum við formlega umræðu um plægingu og fjöldi annarra hugtaka leiðir af því.
Í þessu samhengi er „land“ eining lands þar sem komið hefur verið á föstu plægingarmynstri.
Þannig getur bóndi átt 40 ekra akur en skipt honum í þrjú „lönd“, þar sem hvert og eitt hefur sitt eigið plægingarmynstur og er plægt sem „verkefni“.
Ef við tökum næsta skref, ef við stöndum fyrir aftan hægrihandar plóg í umferð, er vinstra megin við hann „óplægt land“; hægra megin eru plógförin sem mynduðust í fyrri umferðum og næst honum hægra megin er skurðurinn frá fyrri umferð.
Þannig er vinstri hlið plógsins í þessu tilfelli „landhliðin“ og hægri hliðin er „skurðarhliðin“ eða „plógfararhliðin“.
(Og já, þetta víxlast á veltiplóg þegar stefnu hans er snúið við.)
Þessi hugtök eru oft notuð til að auðkenna hestana tvo í tveggja hesta plógteymi (þótt við gætum oft notað almennari hestafræðileg hugtök þar sem vinstri hesturinn er sagður vera á „fráhlið“ (og er því „fráhesturinn“) og hægri hesturinn er sagður vera á „aðhlið“ (og er því „aðhesturinn“).
Bráðum munum við taka næsta skref í orðakeðjunni frá „landi“.
Dulspekileg þýðing skurðarins
Skurðurinn sem ein umferð plógsins skilur eftir sig er skammvinnur.
Eins fljótt og auðið er eyðum við honum með því að velta jarðvegi ofan í hann.
Samt er hann á vissan hátt samlíking fyrir plægingarferlið, og hann stýrir ferlinu jafnvel þótt hann sé skapaður — og síðan eyðilagður — af því.
Með tveggja eða þriggja hesta teymi gengur „skurðarhliðarhesturinn“ (hægra megin, fyrir hægrihandarplóg) í skurðinum.
Með gönguplóg mun plógmaðurinn oftast ganga í skurðinum.
Mynd 4 sýnir fallegt dæmi. Mynd 4.
Mynd 4. Landstúlka – Nýliðunarplakat fyrir Landher kvenna (Bretland, 1917)
Landstúlka — Nýliðunarplakat fyrir Landher kvenna (Bretland, 1917) er svokölluð vegna þess að það er hliðin sem maður fer á bak í mörgum löndum og í raun hliðin sem hefð er fyrir að mynda hest frá (hestasnyrtar taka tillit til þess þegar þeir undirbúa makka fyrir myndatöku).
Með setplóg, eins og Oliver 23-B, keyrir skurðarhliðarhjólið í skurðinum.
(Þannig að þegar við breytum um „hönd“ á veltiplóg þurfa hjólin að fara upp og niður?
Já, heldur betur!
Það er hluti af því sem allur þessi undraverði búnaður gerir!)
Í föstum teymum sem eru vön einföldum plógum er einn hestur venjulega alltaf landhliðarhesturinn og annar skurðhliðarhesturinn.
Ef bóndinn kaupir síðan, til dæmis, Oliver 23-B, vill hesturinn sem áður gekk alltaf í skurðinum halda því áfram um stund.
Plægingarmynstur
Einfaldasta mynstrið til að plægja rétthyrnt land með veltiplóg eins og Oliver 23-B er að fara fyrstu umferðina við annan jaðar landsins og fara síðan samfelldar umferðir í gagnstæðar áttir (með víxlplógum í notkun) þar til búið er að fara yfir alla breidd landsins.
Eins og stærðfræðingar myndu orða það, þá er þessi áætlun með frábært jafnvægisástand en jaðarskilyrðin eru vandasöm.
Þegar fyrsta umferðin er tekin er moldinni snúið til hliðar yfir á óplægðan akur, ekki ofan í skurð úr fyrri umferð, og myndar þannig haug (eða „hrygg“) sem er hærri en annars staðar (stundum kallað „bakfar“).
Þá fyllist skurðurinn sem skorinn var í síðustu umferð ekki í næstu umferð og er kallaður „dautt far“.
Til eru margar aðferðir til að yfirstíga þessi jaðarfrávik.
Sumar eru nokkuð flóknar og fela oft í sér aukaumferðir á mismunandi dýpt til að fínstilla akurinn svo hann verði jafnhár alls staðar.
Aðgerðirnar í upphafi eru sameiginlega kallaðar „að opna akurinn“ og þær í lokin „að loka akrinum“.
Þetta mjög svo flókna mál er utan gildissviðs þessarar greinar.
Hestar, múlasnar og jafnvel uxar
Ég tala hér stöðugt (eins og algengt er) um hesta sem dráttardýr fyrir plógana okkar.
Oft eru múlasnar notaðir í staðinn.
Einföldun mín á hugtökum er á engan hátt ætluð til að gera lítið úr múlösnum eða þeirra stjórnendum.
Í sumum tilfellum eru uxar notaðir og margir telja þá best til verksins fallna.
Breyttir tímar
Þróun brunahreyfilsins leiddi til þróunar á dráttarvélum.
Þær leystu hestinn smám saman af hólmi sem dráttarafl fyrir plóga (og almennt komu allt öðruvísi plógar til sögunnar í því samhengi).
Á síðari tímum hefur hlutverk aðaljarðvinnslu, sem framkvæmd er með plægingu, í landbúnaði minnkað með þróun umhverfisvænni aðferða við sáningu og ræktunarstjórnun.
En Oliver 23-B var rétta verkfærið á sínum tíma.
Furðu margar af þessum vélum (og auðvitað margar aðrar tegundir plóga) eru enn í notkun.
Sumar eru notaðar á sérstökum býlum og búgörðum sem helga sig viðurkenningu og varðveislu hefðbundinna landbúnaðaraðferða og á mörgum þeirra er hægt að fara á námskeið og læra að verða fær plógmaður (mikið af kennslunni kemur reyndar frá hestunum, að því er virðist).
Sumar eru notaðar í plógkeppnum sem haldnar eru um allt land.
Einn hvílir auðvitað í tignarlegri ró „þar sem eyðimörkin mætir fjöllunum“.
Álagshluti plógsins
Plógbotninn Í plógi er sá hluti sem snertir jörðina – og myndi á fjölnota gröfu kallast „verkfærið“ – og er yfirleitt kallaður botn (þótt hann sé stundum kallaður grunnur, sérstaklega á plógum sem dregnir eru af hestum og gengið er á eftir).
Mynd 5. Slit/álagsflötur plógsins
Neðsti partur plógsins samanstendur af þremur meginhlutum sem eru merktir á myndinni.
Plógjárnið
Þetta er að mestu lárétt blað sem hefur það hlutverk að skera nokkurn veginn lárétt til að aðskilja jarðvegssneiðina.
Tveir hlutar þess, oddurinn og vængurinn, eru einnig merktir.
Moldfjalirnar
Þetta er fallega sveigt blað sem hefur það hlutverk að lyfta sneiðinni frá jörðinni á veltandi hátt og snúa henni síðan við (yfirleitt ofan í plógfarið úr fyrri umferð).
Landsíðan
Þetta er hluti sem liggur samsíða akstursstefnu plógfarsins, yfirleitt með þversnið eins og vinkiljárn.
Hún er staðsett þannig að hún rennur meðfram botni plógfarsins og, í dæminu um hægrihandar plóg, upp að vinstri vegg plógfarsins (landsíðuveggnum, skilurðu?).
Tilgangur hennar er að skila til jarðar hliðarkraftinum sem verkar á moldfjalirnar þegar þær þrýsta sneiðinni til hliðar í plógfarið.
Oft er plógfarinn aukinn með öðru verkfæri, ristlinum.
Þetta er í raun lóðréttur hnífur, festur rétt framan við plógfarinn, sem hefur það hlutverk að gera lóðréttan skurð (sem verður landsíðuveggur plógfarsins) og auðveldar þannig plógfarnum að komast niður.
Stundum er notaður hjólaristill.
Málmfræðin
Við þróun nútímaplógsins voru málmfræðileg atriði meðal þeirra erfiðustu.
Sérstakt áhyggjuefni var yfirborð plógfjaðrarinnar.
Ef plógfjöðrin væri steypt úr málmblöndu sem væri „hörð“ myndi hún brotna auðveldlega.
En ef yfirborðið væri ekki hart myndi það fljótt eyðast þegar jarðvegurinn færi yfir það, sem ylli því að plógfjöðrin slitnaði fljótt og jafnvel áður en það gerðist yrði yfirborðið hrjúft svo jarðvegurinn rynni ekki auðveldlega yfir það heldur loðaði við það og truflaði allt ferlið.
James Oliver, sem stofnaði fyrirtækið sem ber nafn hans, fullkomnaði snjalla aðferð til að framleiða plógfjaðrir með æskilegum eiginleikum.
Málmstykkjum var komið fyrir rétt undir yfirborði sandmótsins á „yfirborðs“-hliðinni.
Þau „kældu“ járnið á yfirborðinu hratt sem olli kristalmyndun sem gerði yfirborðið mjög hart, á meðan megnið af plógfjöðrinni kólnaði hægar og hélt „seigum“ eiginleikum sínum.
Ferlið er hugmyndafræðilega skylt yfirborðsherðingu.
Það var í raun þessi tækni sem leiddi til þess að plógar með slíkum plógfjöðrum voru kallaðir „kældir plógar“ og fyrirtæki Oliver tók sér nafnið „Oliver Chilled Plow Works“ árið 1901.
Í töluverðan tíma var það stærsta plógaverksmiðja í heimi.
Oliver 23-B
Grindin
Ólíkt nútímabifreiðum nær grindin á Oliver 23-B ekki frá framenda til afturenda.
Meginhluti hennar er bogi úr steypujárni, aðeins um tommu þykkur á flestum stöðum, sem liggur þvert yfir plóginn rétt framan við sæti plógmannsins, líkt og þil.
Grindin er fullgerð með U-laga stálhluta sem nær frá grindarboganum að framenda plógsins.
Mynd 6 sýnir þetta fyrirkomulag á Ollie.
Mynd 6. Grindin
Plógbotninn og plógbitarnir
Vélin er með tvo plógbotna, einn hægri og einn vinstri – sem er kjarninn í „tvíhliða“ eiginleika hennar. Hvor þeirra er festur neðst aftan á bogadregnum plógás úr steypujárni.
Mynd 7 sýnir ásana tvo og plógbotnana sem þeim fylgja.
Mynd 7. Plógbitarnir og neðsti hlutinn.
Hækkunarferlið – formáli
Flóknasta verkefni vélbúnaðarins felst í því að stilla hæð plógbotnanna tveggja og hjólanna við hliðina á þeim.
Hugmyndin að baki kerfinu er einföld en útfærslan, og þá sérstaklega rúmfræðin sem henni fylgir, gerir það að verkum að erfitt er að átta sig á því hvað er í gangi.
Þess vegna mun ég leggja töluverða vinnu í að útskýra virkni þessa undirkerfis.
Hækkunarstöngin
Miðpunktur hækkunarbúnaðarins er par af stöngum, ein hvorum megin.
Mynd 8 sýnir vinstri hækkunarstöngina á Ollie.
Mynd 8. Liftigrírinn/haldfangið
Hver stöng hefur eftirfarandi hlutverk:
• Að hækka og lækka plógásinn (og þar með tengdan plóg) þeim megin.
• Að hækka og lækka hjólásinn (og þar með hjólið) þeim megin.
Það síðarnefnda er auðvitað æskilegt því þegar hægri plógurinn er lækkaður ofan í jörðina (vélin virkar eins og hægrihandar plógur) mun hægra hjólið aka í farinu sem myndaðist í fyrri umferð.
Til að halda vélinni láréttri á veltiásnum þarf því að lækka hjólið sem er í farinu.
Í hvorri stöng er læsingarstöng sem liggur eftir henni endilangri.
Gormur heldur þessari stöng uppi og tappi á henni grípur í tennur á neðanverðum boga til að halda stönginni í æskilegri stöðu.
Við sjáum þetta á mynd 9 (búnaður vinstra megin, séð út á við).
Mynd 9. Hálfmánapallið/sektor til stillingar á dýpt/hæð plógsins
Ekki hafa áhyggjur af útsláttartappanum að svo stöddu, sem einnig er sýndur á þessari mynd.
Við munum vísa í hann síðar.) Þegar stönginni er ýtt fram (til hægri á þessari mynd) lyfta plógásinn og hjólöxullinn en þegar henni er ýtt aftur lækka þeir.
Hjólið lækkar ekki jafn mikið og plógurinn, því plógurinn sem áður var óvirkur þarf að lækka töluvert úr „fríhangandi“ stöðu áður en hann byrjar að fara ofan í jörðina, en hjólið ætti aðeins að lækka sem nemur áætlaðri dýpt skurðarins sem plægt verður.
Jöfnunin fyrir þetta er þó ekki fullkomin.
Sveifin
Hvorum megin á vélinni er mikilvægur hluti sem ég mun kalla sveifina.
Hún snýst við hreyfingu hæðarstillingarstangarinnar.
Hún er lykillinn að stjórnun lóðréttrar stöðu plógásanna og hjólanna.
Á mynd 10 sjáum við hana á sínum stað (restin af vélinni er daufari til skýringar).
Meginhlutinn er stálstöng af umtalsverðu þvermáli sem er beygð í sveifarform.
Framlengingin er klemmd fast á einn hluta sveifarinnar og verður í raun hluti af henni.
Mynd 10. Vinstri sveifin
Innri endi sveifarinnar sjálfrar og fremri endi sveifarframlengingarinnar snúast á tveimur festingum sem eru hluti af grindarboganum.
Lína A-A sýnir snúningsás sveifarinnar sjálfrar.
Tveir aðrir hlutar sveifarinnar eru miðskakkir miðað við þennan ás.
Á öðrum þeirra (lína B-B er ás hans) snýst sæti plógássins.
Við sjáum skyggnimynd af þeim hluta sveifarinnar sem er í raun falinn af sætinu.
Plógásinn er tryggilega festur við sætið með vinkiljárnsstól.
Ysti miðskakki hluti sveifarinnar er hjólásinn.
Ás hans, og þar með snúningsás hjólsins, er sýndur með línu C-C.
Mynd 11 sýnir sveifina frá hlið í gegnum lýsingu.
Hæðarstöngin er í miðstöðu (tengill sem er hluti af afllyftikerfinu sem stjórnað er með fótstigi) og hefur verið fjarlægður til að mikilvægur eiginleiki sjáist – við munum sjá tengilinn aðeins síðar.
Mynd 11. Snúningsásar sveifar
Hringur A táknar snúningsás sveifarinnar í heild (krossinn minnir okkur á það).
Hringur B táknar sérvitringshluta sveifarinnar sem sæti plógássins snýst á.
Hringur C táknar sérvitringshluta öxuls sveifarinnar.
Mundu að A, B og C eru á einum stífum hluta (sveifinni).
Þegar sveifinni er snúið um snúningsás sinn (A) hækkar eða lækkar sérvitringshlutinn B því sæti plógássins (og þar með ásinn og plóginn) og sérvitringshlutinn C (hjólöxullinn) hækkar eða lækkar hjólið sjálft.
Stöngin snýst á snúningspinna sem er einnig staðsettur meðfram snúningsási sveifarinnar (það er það sem við sjáum í raun á punkti A á myndinni), en stöngin er ekki fest við ás sveifarinnar sem er á þeim ás, eins og við gætum búist við.
Langás stangarinnar fer heldur ekki í gegnum þann ás – stöngin er með „flipa“ til hliðar til að ná að snúningspinnanum.
(Línan „L“ táknar langás stangarinnar.) Reyndar tengist neðri endi stangarinnar sveifinni mjög tryggilega við hjólöxulinn (á ás C) af ástæðu sem við munum sjá innan skamms.
Hún getur snúið sveifinni þaðan án vandræða.
Bogi læsingargeirans verður að vera miðjaður á raunverulegum snúningsási sveifarinnar og stangarinnar (A).
Þegar við horfum á vélina veltum við því fyrir okkur hvers vegna bogi læsingargeirans virðist ekki vera miðjaður á því sem virðist eins og það ætti að vera snúningspunktur vogarstangarinnar (við ásinn, þar sem vogarstöngin endar), eins og við sjáum á mynd 12. En nú vitum við betur.
Mynd 12. Miðja geirabogans/hálfmánapallið
Þar sem læsistöngin liggur eftir endilangri lyftistönginni (að mestu leyti inni í henni) er hreyfing læsitappsins eftir endilangri stönginni, sem er ekki í radíus við snúningsás sveifar og lyftistangar, punktur A á myndinni.
Þess vegna virðist stefna tannanna á læsigeiranum undarleg (sjá myndir 9 og 12).
Nálægt efri enda hverrar lyftistangar er handfang (sjá mynd 8) og þegar því er þrýst að lyftistönginni sjálfri færist læsistöngin niður í átt að öxlinum, á móti gorminum, nógu langt til að losa læsitappann úr tönnum geirans (en ekki lengra – við munum brátt sjá hvers vegna það er mikilvægt).
Við sjáum hvernig þetta virkar á mynd 9. Vélknúin lyfta Þegar plógurinn nálgast enda farvegarins þarf að lyfta plógjárninu sem er í jörðinni upp svo hægt sé að undirbúa plóginn fyrir næstu ferð.
Plógmaðurinn getur auðvitað bara ýtt viðeigandi lyftistöng fram, en það krefst töluverðrar fyrirhafnar og á sama tíma þarf hann að einbeita sér að komandi beygju.
Þess vegna er 23-B plógurinn með vélknúnu lyftikerfi sem ýtir lyftistönginni fram með orku frá snúningi hjólsins á þeirri hlið.
Þessi aðgerð er yfirleitt virkjuð með því að ýta fram á annan af tveimur fótstigum, sem virkjar vélknúnu lyftuna á samsvarandi hlið.
Við sjáum þau á mynd 13.
Mynd 13. Kraftliftu pedalar og annað dót
Þegar stigið er á fótstig snýst fótstigsöxullinn sem honum fylgir og armur á enda hans togar fótstigstengilinn fram.
Næsta stig sést á mynd 14.
Mynd 14. Fótstýring kraftlyftu
Fótstigið snýr sveifararminum (réttsælis í þessu tilfelli).
Tengistöngin, sem liggur að pinna sem stendur út úr læsistönginni, togar læsistöngina niður (gegn gorminum).
Í fyrri hluta hreyfingar stangarinnar niður á við losnar læsitappinn frá tönnunum á tanngeiranum svo að stöngin getur hreyfst.
En þegar stöngin færist lengra niður grípur neðri endi hennar í lítið tannhjól sem er tengt við
miðju aðalhjólsins þeim megin.
(Munið að neðri endi lyftistangarinnar er við hjólásinn – þess vegna er hann þar.) Mynd 15.
Kraftliftudrif (vinstri hlið) Við sjáum tannhjólið og læsingarstöngina sem grípur í það á mynd 15.
Mynd 15. Kraftlyftibúnaður (vinstri hlið)
Endinn er ekki alveg fastur (mistök hjá mér þegar ég var að stilla upp fyrir myndatökuna!).
Bogin hlíf heldur rusli frá svæðinu.
Hreyfing tannhjólsins (rangsælis í þessu tilfelli) þrýstir lyftistönginni til vinstri (áfram), í „lyftu“-áttina.
Núningskrafturinn milli yfirborðs tannar hjólsins og enda læsingarstangarinnar heldur stönginni fastri jafnvel þótt plógmaðurinn sleppi litlu stönginni (sem hann ætti að gera strax).
Þegar stöngin nálgast fremstu mörk ferils síns (og plógásinn og hjólásinn nálgast efstu stöðu) fer útsláttarhnokki á læsistönginni yfir kambhæð utan á læsigeiranum sem lyftir læsistönginni og losar odd hennar úr tannhjólinu.
Við sjáum kambhæðina á mynd 16. Við sjáum útsláttarkryppuna á mynd 9.
Mynd 16. Útsláttur/aftenging (vinstri hlið)
Gormurinn á læsistönginni veldur því að um leið og hún losnar úr tannhjólinu heldur hún áfram eins fljótt og auðið er í efstu stöðu, þar sem læsihnokkinn á henni fellur í hak á geiranum (líklega það sem sýnt er) og læsir stönginni í nýrri stöðu.
Þegar stöngin færist fram (til vinstri hjá okkur) kemur breytt rúmfræði í veg fyrir að fótstigsstöngin geti snúið bjöllusveifinni.
Þannig reynir bjöllusveifin ekki að halda læsistönginni niðri (og í gripi við tannhjólið) þegar stöngin nálgast fremri enda ferils síns (þar sem kambhæðin reynir að losa læsistöngina úr tannhjólinu), jafnvel þótt plógmaðurinn haldi fætinum á fótstiginu.
Eins og við sjáum á mynd 15 eru tennurnar á tannhjólunum ósamhverfar og þríhyrndar, líkt og á skrallhjóli.
Þannig mun læsistöngin, ef hún skyldi óvart, vera í gripi við hjólið á meðan plógurinn er á bakkgír, losna úr gripi vegna hallandi hliðar tönnarinnar sem kemur á móti.
Annars yrði stönginni þrýst af krafti í „niður“-átt og þegar hún kæmist á enda ferils síns myndi oddurinn á læsistönginni brotna af.
Handstýring á kraftlyftunni Stundum vill plógmaðurinn frekar ganga við hliðina á vélinni.
Til að hægt sé að virkja afllyftuna úr þeirri stöðu er lítil stjórnstöng fyrir afllyftuna á hvorri handstöng sem auðvelt er að ná til frá jörðu (sjá mynd 8).
Þegar ýtt er á þær þrýsta þær læsistönginni niður, án þeirra takmarkana á hreyfingu hennar sem eru í gildi þegar handfangið þrýstir stönginni niður.
Þannig verður stönginni þrýst til að grípa í tannhjólið og kraftlyftan virkar eins og áður.
Stöðvun fyrir plógás Þegar handstöng er færð fram til að lyfta plógjárninu þeim megin hækkar sæti plógássins að sjálfsögðu þegar sveifarhluti þess hækkar og lyftir plógásnum þar sem hann er festur við sætið.
Það gæti virst sem plógásinn gæti einfaldlega hallað aftur (sæti plógássins getur auðveldlega hallað og snúist á sveifarhlutanum og plógjárnið er nokkuð þungt), frekar en að plógjárnið sjálft lyftist í raun.
Reyndar byrjar það að gerast en uppávið hreyfing fremri enda plógássins stöðvast þegar hann rekst í stopparann.
Í raun rekst hann í fótstigsskaft kraftlyftunnar, sem gegnir tvöföldu hlutverki sem plóg-geislastopp.
(Þeir eru góðir og feitir.) Þannig rís afturendi plóggeislans og með honum botninn.
Dráttarbúnaðurinn
Dráttarkraftur hestanna þarf að lokum að berast í þann botn sem er í jörðu (þar sem álagið verður).
Í stað þess að krafturinn berist í grindina og þaðan í plóggeislann, og svo í botninn, eru hestarnir í raun beislaðir fyrir plóggeislana.
Grindin og restin af vélinni fylgja bara með.
Dráttarkrafturinn frá hestunum fer þó ekki beint í fremri enda plóggeislanna tveggja.
Hann fer í raun í tvær dráttarstangir en afturendar þeirra krækjast í stórar dráttarlykkjur á plóggeislunum nokkuð aftan við fremri enda þeirra.
Þetta gerir kleift að stilla búnaðinn, sem við munum ræða síðar.
Dráttarstangirnar eru studdar við fremri enda plóggeislanna með tveimur festingum (mynd 17).
Annars gætu þær færst til hliðar eða jafnvel dottið í jörðina þegar engin spenna væri á dráttarbúnaðinum.
Og munum að hestarnir þurfa að geta bakkað með tækið ef þörf krefur til að snúa við í lok farar, svo þeir verða að geta ýtt á dráttarbúnaðinn án þess að hann „gefi sig“.
Mynd 17. Dráttarstangafestingar og snúanlegt dráttarkrókur klofinn.
Við viljum ekki að lóðréttur hluti dráttarkraftsins þrýsti framendum virka plógássins upp eða niður, sem gæti valdið því að plógurinn haldi ekki réttu vinnsludýpi (plógurinn er í raun kafbátur sem siglir í gegnum jörðina!)
Til að forðast þetta getum við stillt hæðina á festingum dráttarstanganna þannig að dráttarstangirnar haldist í stöðu meðfram kraftlínu frá dráttarbeisli hestanna (hæð þeirrar línu fer eftir smáatriðum í beislabúnaði, stærð hestanna og svo framvegis).
Veltibeisli/dráttarbeisli
Ég nefndi áður að dráttarkrafturinn frá hestunum færist um dráttarstöng beint yfir á plógásana.
Skiptist hann jafnt?
Jú, við viljum að hann fari að mestu leyti yfir á þann ás þar sem plógurinn er niðri, í jörðinni.
Þetta er gert með rúlluklafabúnaði (sjá mynd 17).
Vegna virkni sveifarhluta B, þegar einn plógur er lækkaður, færist ás hans örlítið fram.
Þannig er skurðarmegin á klafapinnanum nær hestunum en landmegin (á þessari mynd er það vinstra megin).
Fyrir vikið „rúllar“ rúlluklafinn út eftir pinnanum yfir á skurðarmegin og beinir þannig meirihluta dráttarkraftsins beint á dráttarstöngina þeim megin og þaðan á þann plógás og plóg.
Tungan og stýringin
Dráttarbeislið tekur ekki þátt í „stýringu“ plógsins á neinn raunverulegan hátt.
Þess í stað gengur trétunga frá framenda plógsins á milli hestanna tveggja (eða, ef um þriggja hesta teymi er að ræða, á milli miðjuhestsins og hægri hestsins).
Hún nær að miðju á slá („hálsoki“) sem er tengd við brjóstól hestanna tveggja.
Hún „dregur“ ekki plóginn.
Hlutverk hennar er einungis að stýra plógnum og stjórna „hallastöðu“ hans (halla fram og aftur).
Í síðarnefnda verkefninu þjóna hestarnir sem kjölfesta.
Stefna tungunnar/dráttarbitinn
Venjulega gengur hesturinn skurðarmegin í skurðinum.
Við viljum að hjólið gangi skurðarmegin í skurðinum, kannski nokkrum tommum frá landmeginvegg hans.
Við þurfum að geta stillt stefnu tungunnar til að ná nákvæmlega þessu sambandi, fyrir hvora plægingarstefnu sem er í gildi, og til að henta þeirri sérstöku fjarlægð sem er á milli plógfara.
Afturendi tungunnar er festur við um þriggja feta langan tungustúf (af ástæðu sem við munum sjá bráðlega).
Tungustúfurinn er boltaður við skó sem er festur í festingu á grindinni á snúningsbolta svo hann geti sveiflast frá vinstri til hægri (sjá myndir 13 og 18).
Afturendi skósins er með skoru og hvílir á boga á grindarboganum sem gefur þannig traustan grunn fyrir lóðrétta stöðu tungustúfsins.
Stöng vinstra megin við plógmanninn hreyfir, með þrýstistöng, enda stýriarms sem gengur hornrétt út frá dráttarbeislinu, nálægt snúningspunkti þess, og breytir þannig stefnu þess.
Stöngin er með læsingarstöng með pinna sem gengur í tenntan geira til að halda dráttarbeislinu í þeirri stefnu sem hefur verið stillt.
Hliðarstaða dráttarbeislis Þegar við erum með tveggja hesta teymi liggur dráttarbeislið á milli hestanna tveggja, í takt við festinguna.
En með þriggja hesta teymi liggur dráttarbeislið á milli miðjuhestsins og hestsins hægra megin.
Þess vegna verður hliðarstaða dráttarbeislisins við vélina að vera önnur (um það bil 14 tommur) í þessum tveimur tilvikum.
Til að koma til móts við þetta er hliðarstaða stutta dráttarbeislisins mitt á milli þeirrar hliðarstöðu sem krafist er fyrir tveggja og þriggja hesta teymi.
Við sjáum fyrirkomulagið á mynd 18 (þessi mynd sýnir 23-A en fyrirkomulagið er nánast eins á 23-B).
Myndir 18. Útfærsla dráttarbeisla á Oliver 23-A. Endurunnin mynd úr bókinni Horsedrawn Plows and Plowing eftir Lynn R. Miller, sem aftur er fengin frá framleiðanda.
Dráttarbeislið sjálft er boltað við hliðina á stutta beislinu öðrum megin eða hinum (með nokkrum málmbilum á milli til að gefa um 7 tommu hliðrun).
Þetta gefur tvær aðskildar hliðarstöður sem þörf er á.
Við sjáum það hér fyrst í vinstri stöðu, eins og hentar fyrir tveggja hesta teymi, og síðan í hægri stöðu, eins og hentar fyrir þriggja hesta teymi.
Þetta er ekki fljótleg breyting (þrátt fyrir það sem segir í bæklingnum).
Almennt séð verður notkun á tilteknum bæ stöðugt með tveggja eða þriggja hesta teymi.
Hliðarstilling
Eins og ég nefndi, þegar við „stillum“ einn af plógföngunum (látum hann síga ofan í jörðina) lækkar hjólið þeim megin einnig því við gerum ráð fyrir að það muni aka í fyrri skurði.
En fyrirkomulag hlutfallslegrar lækkunar hjóls og plógjárns er ekki fullkomið og gerir vélina ekki alltaf sjálfkrafa lárétta frá hlið til hliðar.
Til að jafna hana má færa hæðarstöngina landmegin, sem hækkar eða lækkar það hjól.
Auðvitað færir þetta einnig „óvirka“ plógjárnið upp og niður, en yfirleitt veldur það engum vandræðum – það hefur nóg lóðrétt pláss til að hanga í.
Sæti plógmannsins
Sæti plógmannsins er hefðbundið mótað málmsæti, svokallað „dráttarvélasæti“.
Það er fest á blaðfjöður (sjá myndir 1 og 13), sem er álíka stíf og steypukubbur.
Oft er plægt í hlíðum (þar sem plógfarið fylgir hæðarlínu, þannig að halli hlíðarinnar er til hliðar).
Til að veita plógmanninum ögn af jafnvægi (varla hægt að tala um þægindi) við þessar aðstæður er hægt að halla sætinu til annarrar hvorrar hliðar (þó aðeins ein staða hvorum megin við miðju).
Þar er læsingarstöng sem gengur í tenntan geira (sjá mynd 13).
Farið um borð
Þegar plógmaðurinn fer á bak 23-B (sætið er í um 100 cm hæð frá jörðu) er þá þar stigi eða þrep eða eitthvað slíkt? Nei.
Það er fullt af sniðugum hlutum sem þú getur stigið á.
Ó, nei, ekki þarna! Nei, ekki halda þér í þetta!
Mynd 19. Ollie/Oliver byrjaður að plægja.
Plógurinn á heima í jörðinni
Frá því að flestar myndirnar í þessari grein voru teknar hefur sýningarstæði Ollie verið fullgert.
Hann stendur nú með hægra hjólið í snyrtilegum „fyrri yfirferð skurðar“ (handgrafinn af gömlum símvirkja) og hægra plógskerið í jörðu (grafið niður með höndunum).
Við sjáum útkomuna á mynd 19.
Fyrir aftan plógskerann sjáum við stuttan kafla af „nýja skurðinum“.
Vinstra (óvirka) plógskerinu er lyft upp að þeim punkti sem vökvakerfið myndi sjálfkrafa fara með það (þar sem „aftengingarhöggið“ verður).
Venjulega er hallastöðu („hreyfing fram eða aftur“) vélarinnar stjórnað af beislistönginni, sem venjulega tengist um tveimur tonnum af hestafli.
Við höfum enga hesta.
Þannig að til að halda hallastöðu vélarinnar viðeigandi og stöðugri höfum við sett hlaða af litlum steypukubbum undir vinstri plógskerann.
Önnur framför sem sést á myndinni er smíði á nýrri beislistöng.
Við notum millistykki úr tré í stað málmbitanna sem notaðir voru í upprunalegu hönnuninni.
Uppstilling til notkunar með tveggja hesta teymi.
Velgerðarmaður Ollie
Hér sjáum við Cöru, velgjörðarmann Ollie, um borð.
Carla er alltaf „í gírnum“ og hér sjáum við hana í smekkbuxum, fjólubláum að sjálfsögðu, og kúrekastelpuhatti, rauðum að sjálfsögðu.
Mynd 20. Clara um borð
Þakkarorð
Þakkir fær Lynn R. Miler fyrir stórvirki sitt (og nýlegt – frá árinu 2000!), Horsedrawn Plows and Plowing, sem er sannkallaður fjársjóður upplýsinga um efnið.
Þakkir til Ben Corson, eiganda tveggja Oliver 23-B plóga (annar þeirra með upprunalegri málningu óskemmdri!), fyrir hvatningu hans þegar við tókumst á við þetta flókna efni.
Þakkir til Jim Brown („Farmer Brown“), sérfræðings í viðgerðum og notkun fornra plóga, fyrir stuðninginn.
Frábær heimild af netinu er langt myndband af Jim að plægja rétthyrndan akur með Oliver 23-A (eldri en mjög svipaðri vél).
Myndbandið með Jim að sýna okkur hvernig plægingin fer fram með Oliver Sulky
Þar má meðal annars sjá frábært dæmi um hvernig fært tveggja hesta teymi undir stjórn færs plógmanns getur snúið plógnum fram og til baka á þröngum akrinum.
Samt er besti hluturinn líklega að sjá Jim fara á bak vélinni – sýn sem veitti innblástur að kaflanum hér að ofan um að „fara á bak“.
Mestu þakkir fær þó Carla, sem sagði: „Ég held við ættum að kaupa gamlan plóg eða eitthvað til að hafa í bakgarðinum.“ Auðvitað var Oliver 23-B ekki það sem hún hafði í huga.
Hún kom auga á Ollie fyrir utan fornmunaverslun við þjóðveginn sem er lokaður í augnablikinu, varð ástfangin af honum, hafði uppi á eigandanum og samdi um kaupin.
Hún hefur einnig gegnt lykilhlutverki í viðgerðarvinnunni.
Þar að auki er það færum og nákvæmum yfirlestri hennar að þakka að þessi grein er vonandi læsileg fyrir almenning.
Blessun.
Guð gefi plógnum byr, og konunni sem honum stýrir. – Landher kvenna (sjá mynd 4)
Þar má meðal annars sjá frábært dæmi um hvernig fært tveggja hesta teymi undir stjórn færs plógmanns getur snúið plógnum fram og til baka á þröngum akrinum.
Samt er besti hluturinn líklega að sjá Jim fara á bak vélinni – sýn sem veitti innblástur að kaflanum hér að ofan um að „fara á bak“.
Mestu þakkir fær þó Carla, sem sagði: „Ég held við ættum að kaupa gamlan plóg eða eitthvað til að hafa í bakgarðinum.“ Auðvitað var Oliver 23-B ekki það sem hún hafði í huga.
Hún kom auga á Ollie fyrir utan fornmunaverslun við þjóðveginn sem er lokaður í augnablikinu, varð ástfangin af honum, hafði uppi á eigandanum og samdi um kaupin.
Hún hefur einnig gegnt lykilhlutverki í viðgerðarvinnunni.
Þar að auki er það færum og nákvæmum yfirlestri hennar að þakka að þessi grein er vonandi læsileg fyrir almenning.
Blessun.
Guð gefi plógnum byr, og konunni sem honum stýrir. – Landher kvenna (sjá mynd 4)
Klassík, glæsileiki og handverk þegar það gerist best!
Sjáðu árangurinn af vinnu okkar á myndunum.
Við kynnum nýjasta verkefnið okkar – Caleche-hestvagn sem sameinar tímalausan stíl og nákvæma útfærslu.
Yfirbyggingin er tvílit – svört og dökk vínrauð – og skreytt með gylltum og rauðum smáatriðum sem leggja áherslu á fínlegar línur vagnsins.
Að innan er vagninn klæddur vínrauðu áklæði með gylltum útsaumi með blómamynstri sem skapar samræmt og fágað rými fyrir ferðalanga.
Sérhver hluti hefur verið hannaður og smíðaður af ástríðu – allt frá viðarsmáatriðum til handunninna efna – svo að vagninn heilli ekki aðeins með útliti sínu heldur einnig með sál hefðbundins handverks.
Ef þig dreymir um sérsmíðaðan vagn eða vilt endurvekja glæsileika sögulegs farartækis – Mendyka Mastercraft mun láta sýn þína rætast með fyllstu athygli á smáatriðum.
Lífgum saman við hefðina okkar.
Heimildir: Carriages – Mendyka and Facebook Mendyka • Powozy • Kutschen • Carriages’s post
Þýðendur: Friðrik Kjartansson og erlendur.is (Málstaður)
Uppfært 14. April 2026. Nýtt Jane Gilvay. Þýdd grein um uppruna og þróun fjárhirðavagna. Skrolla niður!
Bréf til Hestvagnasetursins með handverksfréttum úr USA.
Sendandi: Hansen Wheel & Wagon Shop, Suður-Dakota
Sæll Friðrik Kjartansson.
Nú þegar helgin er gengin í garð langaði okkur að deila með þér nokkrum hápunktum, sögum og fréttum af verkstæðinu.
Hvort sem þú ert að slaka á heima eða að koma þér aftur á strik eftir annasama viku vonum við að þú hafir gaman af þessari innsýn í verkefnin, söguna og handverkið sem veitir okkur innblástur á hverjum degi.
Þegar þú gengur inn um hina fallegu tvískiptu hurð – með opnanlegum glugga og flugnaneti – tekurðu strax eftir bogadreginni hálfhillu sem situr snyrtilega í horninu vinstra megin við þig.
Á sama vegg er rofi fyrir útiljósið staðsettur þannig að hægt er að ná til hans bæði innan úr vagninum og jafnvel af jörðinni fyrir utan.
Glæsileg eikartunna með krana bætir við bæði sveitalegum stíl og hagkvæmni.
Bremsulúgan lokuð
Bremsulúgan opin
Ef þú skoðar hliðarbekkinn vel sérðu litla, næstum falda hurð sem opnast og afhjúpar hefðbundna bremsu.
Þegar stöngin er ekki í notkun er hægt að fjarlægja hana og loka hurðinni til að halda öllu snyrtilegu.
Sætisskápurinn opin
Sætiskápur lokaður
Tveir stór hliðarrými veita aukið geymslupláss.
Svefn- og dvalarsvæðið snýst um drottningarstærð dýnu sem er komið fyrir á sérsmíðuðum ramma.
Í rammanum eru innbyggðar ýmsar snjallar geymslulausnir: tvær litlar skúffur á hvorri hlið, stórar skúffur á hvorum enda með klassískum skálahandföngum og tvöfaldar hurðir undir sem veita aðgang að aftara geymslurýminu.
Útdraganlegt borð með eigin stuðningsfæti er snyrtilega geymt undir rúminu, tilbúið til að draga út þegar komið er að því að elda, vinna eða borða saman.
Fyrir ofan liggur hangandi slá með færanlegum krókum meðfram miðjubitanum sem gerir þér kleift að hengja upp hluti þar sem þér hentar best.
Öðrum megin hangir leðurslíður og hinum megin er rennandi luktarkrókur.
Í hjarta vagnsins stendur glæsileg, fornleg fjögurra hellna viðareldavél, ásamt loftslá og krókum til að halda eldunaráhöldum skipulögðum fyrir ofan eldavélina og skápasvæðið.
Í fallegum búrskáp er hnífahaldari og kryddhilla sem eykur bæði notagildi og sjarma.
Hver er þín uppáhaldsútfærsla eða innréttingarhluti?
Viltu að við deilum nokkrum myndum af útsýninu þegar þessi vagn er kominn á nýja heimilið sitt?
Einsamall fjárhirðir á hásléttum Wyoming vaknar við lyktina af viðarreyk sem liðast úr ofnpípu og jarm sauðfjár rýfur þögnina í óbyggðum.
Hann býr í sex sinnum tólf feta færanlegum búðum: fjárhirðisvagni, upprunalega litla húsinu á hjólum í Wyoming.
Fjárhirðisvagninn, útsjónarsöm frumherjauppfinning og varanlegt tákn um þrautseigju Vestursins, bauð upp á færanlega lausn fyrir lífið á beitilöndunum, allt frá vaxandi sauðfjárrækt seint á 19. öld til nútíma tjald- og lúxusútilegu.
1.69.2722 Fjárhirðavagn; viðgerð og endurgerð lokið af Rawhide Johnson árið 1997. Gjöf frá Quintin Blair-fjölskyldunni.
Uppruni á hásléttunum
Hið harðneskjulega líf fjárhirðisins krafðist færanlegs skjóls og bækistöðvar til að flytja hjarðir yfir afskekkt landsvæði í alls kyns slæmu veðri.
Líf fjárhirðisins, sem einkenndist af einveru, árvekni og tíðum flutningum, krafðist skynsamlegs skjóls fyrir veðri og vindum.
Flestir sagnfræðingar rekja uppruna fjárhirðavagnsins til Rawlins í Wyoming þar sem kanadískur járnsmiður, James Candlish, smíðaði þann fyrsta eftir hugmynd frá vini sínum, George Ferris.
Innan skamms fóru fjárbændur víðs vegar um Wyoming, Montana og Idaho að útbúa fjárhirða sína með fjárhirðavögnum, sem gerði þeim kleift að fylgjast betur með hjörðum sínum og flytja sig árstíðabundið milli sumar- og vetrarhaga.
1.69.2722 Smalavagn; viðgerð og endurgerð lokið af Rawhide Johnson árið 1997. Gjöf frá Quintin Blair-fjölskyldunni.
Smíðað fyrir óbyggðirnar
Snilldin á bak við hönnunina liggur í fyrirferðarlitlu og einföldu skipulagi, sambærilegu við nútíma
teardrop
hjólhýsi.
Fyrstu vagnarnir voru með undirvagn úr viði, Studebaker-hjólabúnaði og viðarhjólum.
Í notalegri innréttingunni var lítið rúm, viðareldavél, geymsluskúffur og niðurfellanlegt borð.
Eins og sagnfræðingurinn Nancy Weidel bendir á í bókinni Sheep Wagon: Home on the Range, er hvert rými nýtt
með nýjungum eins og krókum til að hengja upp föt eða kúrekabúnað.
Engir tveir vagnar voru nákvæmlega eins.
Þessi landnemagerð af Airstream-hjólhýsinu var með tvískiptri hurð til loftræstingar og bogadregnu strigaþaki sem síðar vék fyrir tini til að auka endingu og hlýju.
Menning á faraldsfæti
Eftir því sem sauðfjárrækt breiddist út um vestrið jókst eftirspurn eftir faglærðu vinnuafli til að sinna bæði hjörðunum og hinum nýstárlegu vögnum.
Basknesku innflytjendurnir, einn af áhrifamestu innflytjendahópunum sem mótuðu sauðfjárrækt í vesturríkjum Bandaríkjanna, komu frá Pýreneafjöllunum á Norður-Spáni og í Suður-Frakklandi.
Þar sem búgarðseigendur þurftu áreiðanlegt vinnuafl pössuðu Baskarnir vel við ímynd sauðfjárhirðisins: vinnusamir og úrræðagóðir.
Sumir Baskar komu einnig frá hirðingjasamfélögum í Evrópu og höfðu þekkingu sína með sér.
Basknesku hirðarnir, sem voru skilvirkir og sjálfbjarga, hjálpuðu til við að betrumbæta hvernig búgarðseigendur stjórnuðu og útveguðu sauðfjárvagna, um leið og þeir gáfu tungumál sitt og siði áfram til næstu kynslóða.
Að sögn Nancy Weidel nutu baskneskir hirðar svo mikillar virðingar að orðið
Baski
varð að lokum samheiti yfir
sauðfjárhirði.
Árlegir viðburðir eins og Þjóðhátíð Baska í Buffalo í Wyoming fagna gríðarlegu og varanlegu framlagi Baska til sauðfjárræktar.
Fjárhirðirinn Jack Scott spilar á gítar í vagni með hundi, um 1930. Ljósmynd eftir Charles J. Belden; glerplötunegatíva. MS 3 Charles Belden Collection. PN. 67.370 (smáatriði).
Landamerkjastríð
Þótt baskneskir fjárhirðar hafi mótað sauðfjárræktina með erfiði og sjálfsbjargarviðleitni leiddi hraður vöxtur sauðfjárbúskapar almennt til beinna átaka við rótgróna nautgriparæktendur.
Hinar víðáttumiklu sléttur Bandaríkjanna virtust endalausar og stór landsvæði voru enn óbyggð.
Þrátt fyrir það blossaði upp spenna milli fjárhirða og nautgriparæktenda, sérstaklega í Wyoming þar sem fjárhirðar ráku hjarðir sínar á beit.
Sam Hanna, aðstoðarsafnstjóri Buffalo Bill-safnsins, segir:
William F. ‚Buffalo Bill‘ Cody lýsti þessu í bréfi frá 1903 til yfirmanns landmælingaskrifstofunnar og fyrrverandi ríkisstjóra Wyoming, William A. Richards, þar sem hann bað hann um að gera eitthvað í sauðfjárbeit á Cody-svæðinu.
Hann skrifaði að dýrin myndu ‚eyðileggja landið‘ og að aðeins tvær hjarðir gætu ‚gert Norður- og Suður-árgöngin ofan við Cody að auðn.
Deilurnar snerust um aðgang að beitilöndum almennings.
Nautgriparæktendur, sem höfðu ráðið yfir opnum beitilöndum í áratugi, töldu landið sitt vegna hefðar og venju.
Síðan komu fjárhirðarnir, sem nautgriparæktendur sökuðu um ofbeit, mengun vatnsbóla og að eyðileggja landið með hvössum klaufum sauðfjárins.
Þessi spenna kveikti röð beitilandastríða um allt vestrið sem oft urðu ofbeldisfull og brutu niður rómantíska ímynd hins
friðsæla
opna beitilands.
Einn dramatískasti og mannskæðasti atburðurinn átti sér stað í Spring Creek-árásinni árið 1909, þegar sjö nautgriparæktendur réðust á fjárbúðir nálægt Ten Sleep í Wyoming.
Þeir drápu þrjá fjárhirða og eyddu vögnum og búfé.
Í sögulegum réttarhöldum voru fimm árásarmenn sakfelldir – fyrsta ákæran sem náði fram að ganga gegn árásarmönnum á fjárhirða í Wyoming.
Sagnfræðingurinn John W. Davis frá Worland útskýrir:
Sakfellingarnar í Spring Creek-árásinni bundu enda á ofbeldið sem beitt var gegn fjármönnum í Wyoming. Eftir 1909 urðu aðeins tvær minniháttar árásir í öllu fylkinu og enginn slasaðist í hvorugri þeirra.
Frá nauðsyn til nostalgíu
Ofbeldið í sauðfjárstríðunum dvínaði með tímanum en mesta umbreyting greinarinnar varð vegna framfara.
Eftir seinni heimsstyrjöldina mótuðu ný tækni og efnahagslegar breytingar sauðfjárbúskapinn.
Fjórhjóladrifnir vörubílar komu í stað hesta og vagna og betri girðingar drógu úr þörfinni fyrir langvarandi smölun á opnum beitilöndum.
Um 1960 var fjárvagninn orðinn minjar um liðna tíð.
Á hjólum inn í 21. öldina
Þótt tímabil fjárvagna sé löngu liðið hefur nýr sess sprottið upp: endurgerð og endurnýting þessara sögulegu vagna sem hagnýtra afþreyingarhúsa.
Margir eru nú útbúnir með vönduðum innréttingum og öllum nútímaþægindum húsbíls.
Í dag flykkjast borgarbúar vestur í leit að upplifun af
opnum beitilöndum
og lúxusútgáfa fjárvagnsins veitir einmitt það.
Eitt slíkt dæmi er K3 Guest Ranch í Cody, sem býður upp á fullkomlega endurnýjaðan fjárvagn frá 1897 frá Worland í Wyoming sem einstakan gistimöguleika.
Eigandinn Jerry Kincaid segir að
innviðir vagnsins haldi upprunalegri hönnun fjárhirðavagns frá 19. öld, en með nokkrum endurbótum fyrir gesti, svo sem þægilegu rúmi, loftkælingu, hita og rennandi vatni.
Arfleifð á hjólum
Endurbætur færs handverksfólks á borð við Rawhide Johnson í Cody gegna mikilvægu hlutverki í að varðveita arfleifð villta vestursins fyrir komandi kynslóðir.
Johnson gerði upp smalavagninn sem nú er til sýnis í Center of the West.
Sá vagn veitti eitt sinn smölum frá Two Dot-búgarðinum nálægt Cody, en hann er frá árinu 1910.
Verk hans umbreytti minjum frá upphafi 20. aldar í landbúnaðarminnisvarða um horfinn lífsstíl.
Á verkstæði Johnsons við Meeteetse-hraðbrautina í Cody má finna fagmannlega endurgerða smalavagna (og póstvagna) sem eru smíðaðir til að heiðra mikilvægan grip úr sögu villta vestursins.
Smalavagnar eru kannski ekki eins áberandi á fjallstindum og í dölum vestursins og þeir voru eitt sinn, en arfleifð þeirra lifir áfram á söfnum og í endurnýjuðum fjallakofum eins og K3 Guest Ranch.
Þegar þessi litlu hús á hjólum fá nýjan tilgang á okkar tímum varðveita þau lífshætti sem mótuðu villta vestrið og minna okkur á harðgeran landnemalífsstíl sem einkennir Wyoming.
1918 hélt Háskólinn í Nebraska í Omaha einstaka sýningu sem beindi sjónum að hjólagerðarmanninum (Wheewright), meistara í iðngrein sinni sem var lífsnauðsynleg fyrir samgöngur í upphafi 20. aldar.
Þessi viðburður, sem var festur á filmu á einstakri ljósmynd sem nú er varðveitt í Þjóðskjalasafninu, heiðraði þá flóknu færni sem fólst í því að smíða og viðhalda tréhjólum – ómissandi hluta af lífi bænda, landnema og dreifbýlissamfélaga um allt miðvestrið.
Hlutverk hjólagerðarmannsins
Hjólagerðarmaður sérhæfði sig í að smíða og gera við tréhjól fyrir vagna og önnur hestavagnafarartæki.
Starf þeirra krafðist einstakrar nákvæmni og sérþekkingar.
Sterkt hjól var ekki bara þægindi – það var lífæð fyrir samgöngur og verslun áður en bílar urðu allsráðandi.
Tréhjól þurftu að þola erfitt landslag, allt frá grýttum fjallastígum til leðjukenndra sléttuvega.
Hvert hjól var verkfræðilegt undur, smíðað úr endingargóðum harðviði fyrir pílára og naf, og oft með járngjörðum til að auka styrk.
Þessi færni gekk í arf milli kynslóða og tryggði að þekkingin á smíði áreiðanlegra hjóla varðveittist.
1918 Umbreytingatími
Þegar sýningin var haldin árið 1918 voru bílar að verða vinsælli en hestvagnafarartæki voru enn ómissandi fyrir marga.
Dreifbýlissamfélög, sérstaklega í miðvestrinu, reiddu sig mikið á vagna við bústörf, vöruflutninga og jafnvel fjölskylduferðalög.
Sýningin varpaði ljósi á hvernig hjólagerðarmenn studdu við þessi samfélög og blönduðu saman hefð og hagkvæmni á tímum örra tæknibreytinga.
Varðveisla sögu og menningar Ákvörðun Háskólans í Nebraska um að sýna handverk hjólagerðarmannsins var framsýn tilraun til að varðveita menningarlegt og sögulegt gildi þessarar iðngreinar.
Viðburðir sem þessir fræddu almenning um mikilvægi hefðbundinnar færni og heiðruðu þá iðnaðarmenn sem lögðu grunninn að vexti og landnámi Bandaríkjanna í vesturátt.
Arfleifð handverksins
Arfleifð hjólagerðarmannsins minnir okkur á hugvit og útsjónarsemi fyrri tíma bandarískra iðnaðarmanna.
Færar hendur þeirra mótuðu hjólin sem fluttu landnema vestur, fluttu vörur á markað og tengdu saman samfélög.
Í dag hjálpa sýningar eins og sú sem haldin var í Omaha okkur að meta og læra af þessum tímalausu iðngreinum.
Þegar við virðum fyrir okkur handverkið sem fangað var á ljósmyndinni frá 1918 heiðrum við ekki aðeins hjólagerðarmenn fortíðarinnar, heldur alla þá sem hafa varðveitt þekkingu og listfengi hefðbundinna iðngreina fyrir komandi kynslóðir.
Heimild: Historical Memories Facebook
Þýðendur: Friðrik Kjartansson og erlendur.is (Málstaður)
Katrín mikla notaði vagninn við mikilvæg hátíðleg tækifæri!
Glæsilegur fjögurra sæta Berliner-vagn með lítilli (hlutfallslega) of-formaðri yfirbyggingu er sannkallað meistaraverk frá 18. öld.
Heiðurspeningur til minningar um krýningu Katrínar II keisaraynju Myntsláttuverkið í Sankti Pétursborg, 1762. Myntsláttumeistari: T.I. Ivanov (framhlið); I.G. Vekhter (bakhlið). Silfur; mótað.
Þrátt fyrir mjúkar sveigðar hliðar hefur óvenjulega falleg yfirbygging látlausar útlínur.
Tréskurðurinn er hófstilltur, með fágaðri einfaldri samsetningu, mótanleika og þrívíddarhönnun smáatriða.
Gifskransinn, veggsamskeytin og gluggaumgjarðirnar eru skreyttar með fínlega mótuðum og gylltum upphleyptum blómaskreytingum, fléttuverki, perlumóðursbandi og fornaldarlegu laufaskrauti, sem undirstrika fegurð og samhverfu vagnyfirbyggingarinnar og glugganna.
Mynstrið er einnig lífgað upp með smámyndum af blómavösum.
Gluggarnir og efri helmingur hurðanna innihalda rúðugler.
Berlínarvagninn. Verkstæði hirðvagnaskemmunnar, vagnasmiður Johan Coenrad Buckendal (eftir eigin teikningu), 1769; flauel – Rússland, 18. öld, 19. öld. Hlynur, flauel, brons, pallíettur, silfur, járn; gyllingar á gifs, tréskurður, olíumálun. Vagninn tilheyrði Katrínu keisaraynju II. Fram til 1917 var hann í Hirðvagnasafninu í Sankti Pétursborg en var síðar fluttur tímabundið til Kreml. Berlínarvagninn var til sýnis í Vagnasafninu. Fenginn til Vopnabúrsins í maí 1926.
HæfileikarBuckendals sem skreytingameistara eru áberandi í listrænu útliti þessa vagns.
Útskurðurinn á framhlið og bakhlið undirvagnsins og hjólanna er unninn á annan hátt.
Hann er ríkulega skreyttur og felur næstum alveg aðallínur yfirbyggingarinnar.
Eirðarlaus hönnunin og mismunandi hæð útskurðarins skapa áhrifaríkan leik ljóss og skugga sem undirstrikar þrívíddaráhrifin.
Ytra byrði vagnsins virðist endurspegla umbreytingartímabil í stíl. Klassíska skreytingin ber enn merki rókókóstískunar.
Litir málverksins, sem gegna mikilvægu hlutverki í skreytingunni, eru aðallega mjúkar samsetningar silfraðra bleikra tóna og auka á tilfinningu fyrir fáguðu yfirbragði.
Útskorið skraut á framhluta undirvagns Berliner. Sankti Pétursborg, 1769.
Myndefnin voru ætluð til að upphefja eigandann, Katrínu miklu.
Þau sýna fínlegt ljóðrænt yfirbragð og tilfinningu fyrir geislandi samhljómi lífsins. Keisaraynjunni er lýst í myndum hinna ýmsu verndargyðja listanna.
Greinilega hafa verið gefnar sérstakar leiðbeiningar varðandi ákveðna þætti skreytingarinnar þegar vagninn var pantaður.
Nafn listamannsins sem málaði verkið er því miður enn óþekkt.
Skreytingar vagnsins fela einnig í sér skraut úr gylltu bronsi í formi vasa og steyptan útskorna kanta úr þistilblöðum sem festur er við efri hluta yfirbyggingarinnar.
Eitt fótapallanna er með fíngerðu, steyptu og útskornu bronsskrauti í lágmynd meðfram brúninni. Bronsbeislin á ólunum og handföng yfirbyggingarinnar eru fallega hlutfallað.
Málverk á hlið yfirbyggingarinnar. Berlíner. Sankti Pétursborg, 1769.
Vagninn er búinn því sem þá voru nýjustu tæknilausnir. Hann er með lóðréttum og láréttum fjaðrablöðum og stöng á hvorri hlið yfirbyggingarinnar.
Vagninn var smíðaður af hinum virta vagnasmið og hæfileikaríka listamanni Johan Coenrad Buckendal eftir hans eigin hönnun.
Frumdrög hönnunarinnar hafa varðveist.
Samningar og bréfaskipti sýna að hann hannaði bæði fyrir eigin verk og fyrir aðra vagnasmiði.
Katrín mikla notaði þennan vagn við mikilvæg hátíðleg tækifæri.
Samkvæmt frásögnum samtímamanna var hann svo fallegur að hann skar sig úr meðal fylgdarvagnanna, stóru, þungu gylltu vagnanna, léttu coupé-vagnanna og hinna „mjög blævængslegu“ farartækja í opinberum skrúðgöngum.
Heimild: https://www.kreml.ru/en-Us/
Þýðendur: Friðrik Kjartansso og erlendur.is (Málstaður)
Stríðsvagn sem sannar tengingu á járnöld við meginland Evrópu
Skrifað af: Wu Mingren
Wu Mingren („Dhwty“) er með BA-gráðu í fornaldarsögu og fornleifafræði.
Þótt megináhugi hans beinist að fornum menningarheimum Mið-Austurlanda hefur hann einnig áhuga á öðrum landsvæðum og tímabilum.
Mingren hefur tekið virkan þátt í vettvangsrannsóknum í fornleifafræði og hefur starfað við uppgröft víða um heim, meðal annars í Bretlandi, Egyptalandi og á Ítalíu.
Newbridge-vagn er nafnið sem gefið var leifum af keltneskum vagni sem fannst í Edinborg í Skotlandi.
Gröfin er talin vera frá um 5. öld f.Kr. og tilheyrir þar með járnöld.
Newbridge-vagninn er mikilvægur þar sem hann er sá fyrsti sinnar tegundar sem grafinn hefur verið upp í Skotlandi og gæti bent til þess að Skotar á járnöld hafi haft nánari tengsl við Evrópu en áður var talið.
Því hefur verið velt upp að þessi vagn tengist greftrun og að einhver af háum stöðum hafi verið jarðsettur nálægt þeim stað þar sem vagninn fannst.
Áætlað var að hefja byggingu nýju Edinburgh-skiptistöðvarinnar árið 2001.
Newbridge-vagninn fannst við fornleifarannsókn sem gerð var áður en hafist var handa við byggingu Edinburgh-skiptistöðvarinnar, mynd (CC by SA 2.0 / Derek Ferris)
Áður en hægt var að hefja byggingarframkvæmdir á staðnum þurfti þó að fara fram fornleifarannsókn á svæðinu samkvæmt fyrirmælum borgarráðs Edinborgar.
Þetta var vegna þess að byggingarsvæðið var staðsett nálægt Huly Hill, bronsaldargrafhaug með þremur standandi steinum, í Newbridge, nokkra kílómetra vestur af miðborg Edinborgar og nálægt Edinburgh-flugvelli.
Fornleifafræðingar frá Headland Archaeology og Þjóðminjasafni Skotlands sáu um uppgröft á staðnum.
Rómverskir rithöfundar skráðu að keltneskir stríðsmenn hefðu notað stríðsvagna í hernaði.
Hver stríðsvagn samanstóð af vagni sem dreginn var af tveimur hestum og mannaður af tveggja manna liði, ökumanni og stríðsmanni.
Ein af þeim aðferðum sem stríðsvagnaliðin notuðu var sem nokkurs konar farartæki fyrir stríðsmanninn.
Stríðsvagninum var ekið inn á vígvöllinn og stríðsmaðurinn steig af til að berjast sem fótgönguliði.
Þegar stríðsmaðurinn þreyttist gat hann stigið aftur upp í stríðsvagninn og yfirgefið bardagann. Önnur aðferð sem var notuð var að láta stríðsvagninn hreyfast um vígvöllinn og þaðan voru spjót kastað að óvininum.
Einnig var sagt að hávaðinn frá stríðsvögnunum hefði ógnað óvinunum
Upphaflega var talið að Newbridge-vagninn væri frá um 250 f.Kr. Hjólbarðar og ytra borð hjólanna voru úr járni og vegna tæringar varðveittust nokkur viðarbrot úr hjólunum.
Þessi brot fundust við uppgröft hjólsins á rannsóknarstofu og voru notuð til að aldursgreina ökutækið með geislakolsaðferð.
Niðurstaða þessarar greiningar bendir til þess að vagninn hafi verið smíðaður á bilinu 475 til 380 f.Kr., sem gerir hann elsta vagn sem fundist hefur í Bretlandi.
Járnhjólbarðarnir gerðu einnig kleift að endurbyggja hjól vagnsins nákvæmlega, þar sem staðsetning og lögun hjólanna höfðu varðveist.
Frekari upplýsingar um vagninn, sem fengust við uppgröftinn, gerðu það mögulegt að framkvæma fullkomna endurgerð Newbridge-vagnsins árið 2007.
Þessi eftirlíking er nú í eigu Þjóðminjasafna Skotlands.
Robert Hurford vagnasmiður fer með okkur í gegnum uppbyggingu og endurgerð vagnsins á ensku!
Hurford segir að hvernig hjólin eru gerð eða uppbyggð taki Rómverjum fram. Allur hringurinn/hjólbarðinn er beigður í heilu lagi t.d.
Newbridge-vagninn veitir einnig upplýsingar um Kelta sem bjuggu í Skotlandi og þá sem bjuggu í öðrum hlutum Evrópu.
Til dæmis benda sumar tæknilegar upplýsingar, eins og hvernig hjólin voru smíðuð og skortur á fjöðrunarbúnaði, til þess að Newbridge-vagninn hafi verið frábrugðinn evrópskum hliðstæðum sínum.
Hins vegar var aðferðin við að grafa vagninn í Newbridge nákvæmlega eins og þær sem notaðar voru í Belgíu og Frakklandi, þar sem heill vagn var grafinn.
„Skotland er oft álitið vera á jaðri járnaldarinnar í Evrópu, einangrað frá meginstraumnum,“ sagði dr. Stephen Carter, framkvæmdastjóri Headland Archaeology í Edinborg [samkvæmt The Megalithic Portal].
„Þessar vísbendingar minna okkur á að það voru mikil tengsl milli Skotlands og Evrópu á forsögulegum tíma, sérstaklega sjóleiðis.“
Þessi fjögurra sæta vagn geislar af yndislegri fágun.
Portrett af Katrín II keisaraynju. Rússland, 19. öld, óþekktur listamaður. Olíumálverk á striga.
Lítil yfirbygging (hlutfallslega), sporöskjulaga í neðri hlutanum, hefur rólegar línur og fínleg hlutföll sem eru enn frekar undirstrikuð af mýkt hins gyllta útskurðar.
Hinn skýri og rólegi útskurður inniheldur lauf, fléttur, hringlaga skraut, fornaldarlegar blómaskreytingar og smágerð líkneski.
Vagninn byggir á taktföstum endurtekningum sama mynsturs.
Samhverfa ræður ríkjum í skreytingunum.
Útskurðurinn er fíngerður og blúndulíkur, unninn af mikilli færni.
Málverkið með sínum fágaða litaskala er í samræmi við hinn vandaða útskurð.
Málverk með goðsögulegum þemum, eitt af aðalatriðum í listrænu yfirbragði vagnsins, þekur nánast alla yfirbygginguna.
Blómstrandi og blíð náttúra myndar yndislegan landslagsbakgrunn.
Málverkið sýnir þroskaða færni og fínlega hönd listamannsins, en nafn hans er enn óþekkt.
Einnig er mikið notað af bronsi í skreytingunum.
Meðfram þakbrúninni eru bronsskreytingar í formi knippis af stilkum og útskornir bronsborði/renningur.
Þótt þær séu undirskipaðar heildarsamsetningunni eru þær gerðar í lágmynd, fínlega unnar og skartgripalíkar.
Perlumóðursskraut, sem myndar hringlaga skrautmyndir, er notað í listrænum skreytingum fram- og bakhliða og hurða.
Berlíner frá París, meistari Breighteil (?), 1763-1765; flauel – Rússland, 18. öld, 19. öld. Askiviður, flauel, perlumóðir, brons; olíumálun, gyllingar á gifsi og tréskurður. Vagninn tilheyrði Katrínu keisaraynju II. Á 19. öld var hann til sýnis í Hesthúsasafni hirðarinnar í Sankti Pétursborg. Árið 1917 var hann fluttur í Vagnasafnið, þar sem það var til sýnis þar til safninu var lokað.
Gluggarnir og hurðirnar innihalda vel fægða glerplötu með vandlega slípuðum fleti.
Vandlega unnin litasamsetning innréttingarinnar og skjaldarmerkisins samanstendur af gullsaumi í upphleyptum saumi (á hliðunum inni í vagninum), frönskum köntum og skúfum ásamt rauðu flaueli.
Undirvagninn er skreyttur með upphleyptu skrauti og er, ásamt grindinni og hjólunum, þétt gylltur þannig að hægt er að sjá hinar fágætu útlínur hins glitrandi gullvagns langt að.
Skrá frá 19. öld í vopnabúrsskjalasafninu hefur hjálpað til við að staðfesta að upphaflega var allur undirvagninn og hjólin gyllt.
Málverk og útskorið skraut á hurð yfirbyggingarinnar Berliner. frá París, 1763-1765.
Hjólin fengu sitt núverandi útlit (máluð rauð) þegar vagninn var gerður upp 1881.
Við smíði vagnsins notaði franski meistarinn Breighteil nýjustu tækniframfarir síns tíma, nánar tiltekið lagskiptar (fjaðrablöð) hálfmánalagaðar fjaðrir, stöng á hvorri hlið vagnsins sem dró verulega úr höggum og veltingi, og útitröppu.
Vagninn var pantaður fyrir Katrínu miklu frá Breighteil 1763 og fluttur til Rússlands af verslunarumboðsmanni 1765.
Vitað er að þetta var uppáhaldsferðavagn Katrínar og hún notaði hann til daglegra útréttinga.
Þessi glæsilegi episkíi-vagn var gefið Elísabetu Petrovna keisaraynju af Kirill Razumovskíj árið 1754.
Neftóbaksdós með mynd af Elísabetu Petrovna keisaraynju, Sankti Pétursborg (?), miðja 18. aldar Keisaralega postulínsverksmiðjan (?). Postulín, gull; málun undir glerung, gyllingar, mótun, sizelering
Kirill Razumovskíj, bróðir Alexeys Razumovskíjs sem var í miklu uppáhaldi hjá keisaraynjunni, naut verndar hennar.
Hann hlaut greifatitil árið 1744, varð síðan forseti Vísindaakademíunnar í Sankti Pétursborg árið 1746 og var skipaður hershöfðingi Úkraínu árið 1750.
Vagninn er fjögurra sæta.
Yfirbyggingin mjókkar niður á við og neðri hluti fram- og hliðanna er sveigður.
Það eru fimm gluggar á framhlið- og hliðum.
Gluggarnir og efri hluti hurðanna með myndskreyttu efri hlutanum innihalda rúðugler.
Hurðirnar eru staðsettar lágt.
Eitt samanbrjótanlega og útdraganlegt þrepið er inni í vagninum.
Vagninn er glæsilegur og hulinn gyllingu og er eðlilega talinn eitt besta dæmið um farartæki í rókókóstíl, sem stendur enn í heilu lagi til handa heiminum.
Gæsivagn frá París, meistari А. Drillerosse, 1753-1754, eftir teikningu eftir N. Pineau (?); bronsskraut í stíl Philippe Caffieri; málverk – François Boucher. Hlynur, brons, flauel, járn; tréskurður, gyllingar á gifsi, olíumálun. Gjöf frá 1754 frá greifa Kirill Razumovsky til Elísabetar Petrovna keisaraynju. Vagninn var á Vagnasafninu í Sankti Pétursborg til ársins 1763 og var þá fluttur til Vagnasafnsins í Moskvu. Vopnabúrið fékk vagninn frá Vagnasafninu í Moskvu árið 1834.
Hópur viðurkenndra franskra meistara vann að sköpun þessa epíska farartækis.
Hönnun hins stórbrotna forms vagnsins er unnin af franska arkitektinum Nicolas Pineau.
Á grundvelli þess smíðaði meistarinn Drillerosse vagninn og skreytti hann með glæsilegum gylltum útskurði.
Málverk á spjöldunum voru gerð af hinum fræga franska listamanni François Boucher.
Við hönnun þessa einstaka vagns leitaðist Nicholas Pineau við að gefa honum ekki aðeins íburð, heldur einnig hátíðlega reisn „sem hæfir keisaraynju víðfeðms ríkis“.
Hann stækkaði vagninn eins mikið og mögulegt var og lagði sérstaka áherslu á áhrifaríkan skrautbúnað þar sem gylltar tréútskurðar-skreytingar með óvenjulega ríkulegri mótun eru ráðandi þáttur.
Hönnun hans var framkvæmd af hinum frábæra vagnsmið og skreytingameistara A. Drillerosse, sem reyndist vera afburðameistari á mörgum sviðum lista.
Stóru ósamhverfu skrautsveigirnir, skeljarnar og blómin, sem sýna óþrjótandi ímyndunarafl meistarans í skreytingunum, lúta heildarsamsetningunni.
Þær skringilega bognu línur minna á öldutoppa.
Skrautsveigirnir, skeljarnar og mjúkt sveigðir blómastilkarnir, sem raðast í takt og mynda eina heild, falla vel að útlínum vagnhússins og gefa því fullkomið þrívíddaryfirbragð.
Allir burðarhlutar eru skreyttir með skurðlist: stólparnir á veggjamótunum, gluggaumgjarðirnar og dyrakarmarnir. Djúpur útskurðurinn er gylltur.
Útskorið skraut á framhluta undirvagns af París, meistari А. Drillerosse, 1753-1754.
Ríkulegasti útskurðurinn er á efri hluta vagnhússins, og þökk sé því má njóta djúps og upphleipts útskurðarins frá öllum sjónarhornum.
Víðáttumikið yfirborð fram- og afturhluta undirvagnsins og dráttarskaftsins er skreytt með upphleyptu mynstri af stórum skrautbogum.
Gyllti útskurðurinn á hjólunum sker sig skýrt úr á móti hinum rauða bakgrunni.
Meistarinn valdi hlyn sem efni í útskorna skrautið og nýtti sér kænsku mýkt þess og groppu til að skapa flókið plastískt mynstur sem virðist nánast mótað.
Hér er kunnátta útskurðarmeistaranna augljós, því hlynur er erfiður í vinnslu og minnstu mistök í hreyfingum skilja eftir sig för.
Einn útskurðarhlutinn ber merkið „A’Drillerosse“, sem er nafn meistarans sem smíðaði vagninn.
Brons gegnir mikilvægu hlutverki í skreytingunum.
Sérstaklega áhugaverðar eru bronsrelíefplöturnar sem þekja uppspretturnar með myndum af englum að leika sér í bylgjum og blómum.
Skrautleg bronssamsetning á vagnfjöðrinni. París, meistari А. Drillerosse, 1753-1754.
Englalíkneskin eru mjög lífleg og alls ekki heft eða hefðbundin, á meðan blómin eru unnin í miklum smáatriðum. Bronsskreytingarnar mynda aðskildar samsetningar og falla vel að heildarútlitinu.
Ástæða er til að ætla að þær hafi verið gerðar í verkstæði hins fræga gyllara og silfursmiðs, Philippe Caffieri, myndhöggvara Loðvíks XV. Frakklandskonungs.
Mjúkur, öldulaga taktur bronsins og tréskurðarins sameinast rókókó-eðli málverksins, sem er eftir François Boucher.
Hvert spjald á hliðum og hurðum minnir á málað spjald í íburðarmiklum rókókó-ramma.
Málverkið með goðsögulegum viðfangsefnum einkennist af ósamhverfum, mjúkum línum, gnægð smáatriða, daðurkenndri yndisþokka í hreyfingum englanna og fínlegum litasamsetningum.
Tjáningarríkar fígúrur englanna virðast geisla af mildu ljósi sem gerir alla samsetninguna hlýja og gleðiríka. Litaskalinn samanstendur aðallega af fölum bláum og bleikum tónum.
Málverk á spjaldi með útskornum ramma á vagnhurðinni. París, meistari А. Drillerosse, 1753-1754.
Þessir mildu pastellitir gefa vagninum sérstaka fágun.
Fallegt upphleypt gullsaumsmynstur prýðir innra rauðfjólubláa flauelsáklæðið og skjaldarmerkið.
Vagninn er búinn nýjustu tæknilausnum, nánar tiltekið fjöðrum, þróuðum öxulliðum og svanshálsi, auk þess sem hann er með sæti fyrir kúskinn.
Vagninn ber einkenni rókókóstílsins, þótt einkenni nýs stíls, klassíkur, hafi byrjað að birtast í skreytingum Parísarvagna frá þessum tíma.
Form þeirra var rólegra og útskurðurinn fíngerðari.
Hugsanlegt er að vagninn hafi verið skreyttur í rókókóstíl samkvæmt fyrirmælum frá rússneskum viðskiptavini, því þessi stíll var að verða hátískutíska í Rússlandi.
Tveggja sæta vagninn var smíðaður árið 1746 í Berlín og gefinn Elísabetu Petrovna keisaraynju af Friðriki II. konungi.
Portrett af Elísabetu Petrovna keisaraynju. Rússland, 18. öld. Afrit af koparmynd eftir J. Stenglin (eftir 1746). Óþekktur listamaður. Olía á striga.
Þar sem Prússakonungur stundaði virka innrásarstefnu gæti hann hafa sent þetta farartæki til rússnesku keisaraynjunnar til að öðlast stuðning hennar.
Jafnvel þótt þetta hafi verið raunverulegur ásetningur konungsins hafði gjöfin ekki þau áhrif sem vonast var eftir.
Þegar sjö ára stríðið hófst árið 1756 gengu Rússland og Prússland í andstæð hernaðarbandalög.
Þessi glæsilegi vagn, sem sannarlega telst meðal bestu sýnishorna af skrautútskurði 18. aldar, er verk hins fræga handverksmanns Johann Hoppenhaupt.
Einkennandi stíll meistarans, með stórkostlegum útbreiddum pálmatrjám og knippi af oddhvössum laufblöðum, er ríkjandi í skreytingunum.
Hliðar farþegarýmisins eru prýddar með skjaldarmerkjum rússneska ríkisins, skreyttum með gerfidemantssteinum.
Kopargerð kóróna prýðir topp vagnsins.
Coupé Berlín, meistari Johann Michael Hoppenhaupt (eftir eigin teikningu), 1746; flauel – Rússland, 18.-19. öld. Beyki, flauel, brons, silfur, járn, pallíettur; tréskurður, gyllingar á gifs, olíumálun. Gjöf frá Friðriki II. Prússakonungi til Elísabetar Petrovna keisaraynju. Frá 1746 var hún til sýnis í Hirðhesthúsasafninu í Sankti Pétursborg. Árið 1917 var kerran flutt til Moskvu, þar sem hún var til sýnis í Vagnasafninu þar til því var lokað. Vopnabúrið eignaðist hana árið 1926.
Vagninn er afar lifandi af tjáningu.
Rókókóeinkenni eru greinilega sjáanleg í formi hans og skreytingum.
Yfirbyggingin mjókkar niður á við og neðri hluti bakhliðarinnar sveigist á fallegan hátt.
Það eru þrír gluggar á framhlið og hliðarveggjum.
Skúlptúrleg skreyting á framhluta undirvagnsins Coupé. Berlín, 1746.
Gluggarnir og efri helmingur hurðanna með myndskreyttu efri hlutanum innihalda rúðugler.
Útskurðurinn skipar veglegan sess í heildarsamsetningunni á skreytingum vagnsins, í samræmi við smíðaatriðin og undirstrikar hann fallegar línur yfirbyggingarinnar og einstakra hluta, mjúklega sveigðar brúnir, hliðarsamskeytingar og glugga- og dyrakarma.
Gluggakarmarnir eru útskornir á afar fínlegan hátt.
Djúpur útskurður breytist stundum í fullmótaðan skúlptúr.
Hinar kraftmiklu, léttu blómaskreytingar og skeljar, hinar skrautlegu, gylltu skrautlínur og útskorna grindverkið með fuglum falla vel að höggmyndum af goðsagnakenndum sjávarverum sem virðast spretta út úr blómvöndunum og stóru, samfléttuðu laufaskrauti.
Trémálverk og skjaldarmerki með rússneska skjaldarmerkinu á hurð yfirbyggingarinnar Cupé. Berlín, 1746.
Fjölbreytt mynstur útskurðarins skapar lifandi samspil ljóss og skugga og dregur fram þrívíða tjáningu mynstursins.
Fíngerð útskorin mynstur þekja tæknilegu smáatriðin, öxulliðinn, stöngina undir yfirbyggingunni, skaftið, hjólin og bakhlið undirvagnsins.
Á framhlið undirvagnsins fléttast djúpskornar myndir og fíngerð rókókó-skreyting saman við tréskurð.
Útskurðarmaðurinn hefur sýnt óvenjulega færni í listrænni meðferð sinni á vagninum.
Höggmyndaatriðin eru afar fínlega mótuð.
Þau sýna einstaka tilfinningu fyrir efninu. Skreytingarnar á þessum vagni eru meðal bestu sýnishorna af skrautskreytingum frá þessum tíma.
Skúlptúrleg skreyting á neðri hluta Coupé. Berlín, 1746.
Efri hluti afturhliðarinnar er bólstraður með efni í dempuðum rauðum lit.
Líkt og innri bólstrunin og skjaldarmerkið er þetta útsaumað með gullþræði í stóru, háu rókókó-mynstri.
Þessi coupé var verk hins fræga þýska vagnasmiðs, skreytingameistara og útskurðarlistamanns, Johann Michael Hoppenhaupt.
Nokkrar teikningar hans, sem og koparstunga, hafa varðveist.
Áhugavert laufmótíf, líkt og laufgað pálmatré eða blómavendir með stórum oddmynduðum laufblöðum í mjög djúpupphleyptu formi, gegnir mikilvægu hlutverki í skreytingum kerrunnar.
Þetta mótíf má einnig finna í tónleikasalnum í San Souci-höllinni í Potsdam, útskornar skreytingar sem einnig voru hannaðar af J.M. Hoppenhaupt um miðja 18. öld.
Skjaldarmerkjaskreyting Coupé Berlín, 1746.
Við smíði þessa einstaka vagns sem gjöf til svo tignarlegs einstaklings sem keisaraynja Rússlands var, lagði meistarinn greinilega allt sitt og sköpunargáfu í hann.
Ef marka má teikningarnar voru gerðar nokkrar breytingar á upprunalegu hugmyndinni.
Staðfestingu á því að vagninn hafi verið gjöf frá Friðriki II til keisaraynju Elísabetar Petrovna er að finna í skýrslum utanríkismálanefndarinnar frá árinu 1746.
Vagninn var notaður við krýningar allt fram á 18. og 19. öld.
Á 19. öld fengu hurðirnar bronsmedalíur með rússneska skjaldarmerkinu skreyttar með glitrandi hvítum kristöllum.
Skjöl úr skjalasafni Vopnabúrsins segja okkur að hurðir og hliðar vagnsins hafi upphaflega verið skreyttar með máluðum sveitamyndum.
Árið 1883 voru þau gyllt og prýdd þessum medalíum. Málverkið á veggjunum og hurðunum kom fram á sama tíma.
Saga frá árdögum skógarhöggs í Minnestota skrifað af Joseph Ansel DeLaittre
Við erum spennt að deila nýlegu uppgerðarverkefni sem blés nýju lífi í geira af sögu skógarhöggs.
Teymið okkar endurgerði vandlega sögulegan trjáflutningasleða og kom honum aftur í upprunalegt notkunarstand.
Sleðinn er frá sirka 1900 og verulega sjaldgæfur og einstakur, sagði Hr. Doug Hansen mér í rafpósti.
Svo sagði hann að sleðinn væri ekki verksmiðjusmíðaður heldur smíðaður af einstakling eða einstaklingum.
Þessir sleðar gegndu mikilvægu hlutverki í skógarhöggi í Norð-Vestur hluta USA, Kyrrahafsmengin.
Að vetri til og drógu gríðarlega þunga timburfarma gegnum snæviþakktan skóga þegar aðrar flutningsleiðir voru ófærar.
Auk þess að sýna þennan uppgerða sleða köfum við dýpra í sögu þessara ótrúlegu verkfæra.
Við deilum myndum, sögum og innsýn í hvernig þessir sleðar voru notaðir, sem gefur þér nánari sýn á hugvitið og erfiðisvinnuna sem fór í skógarhöggið að vetrarlagi.
Við vonum að þú njótir þessarar ferðar til fortíðar jafn mikið og við nutum þess að gefa þessum sleða nýtt líf!
Taktu eftir keðjubindistönginni á myndinni hér að ofan?
Þetta einfalda en afar áhrifaríka verkfæri hjálpaði til við að festa þunga farma, sem sýnir hugvitssemi skógarhöggsmanna fyrri tíma.
Vetrarskógarhögg: Frásögn Tyke Frost
Sleðar úr tré voru smíðaðir í nokkrum mismunandi útfærslum eftir aðstæðum.
Meiðarnir voru breiðir og lágir, en háir og mjóir meiðar voru notaðir á ís og í blönduðum aðstæðum.
Krosskeðjusleðar voru notaðir á bugðóttum vegum.
Krosskeðjusleðar tengdu framhluta vinstri aftari meiðar við afturhluta hægri frammeð, og eins fyrir hægri aftari meiða við vinstri frammeð.
Krossfestingarnar ollu því að aftari hluti sleðans beygði í gagnstæða átt við framhlutann.
Hægt var að stjórna sveigjuhreyfingum með því að herða eða losa keðjurnar.
Krosskeðjusleðar gátu sveigt fram hjá trjám eða hindrunum.
Sleða- eða vagndráttur var notaður fyrir eldiviðarflutninga.
Dráttur samanstendur af tveimur löngum stöngum, þar sem annar endinn er festur á sleða eða hjólasett.
Hinn endi stangnanna dregst eftir jörðinni.
Ækin eru auðveldir í hleðslu, þurfa ekki festingar fyrir farminn og renna ekki á hestana þegar farið er niður brekkur.
Í skógarhöggsbúðum í Maine höfðu kúskarnir sérstaka svefnskála aðskilda frá öllum öðrum.
Á hverju kvöldi hengdu kúskarnir hestakragana (reyðtigi) og teppi hestanna sinna upp í svefnskálanum til þurrkunar.
Stundum var gufan svo þykk að maður þurfti að þreifa sig áfram og hinn sterki fnykur var aðeins þolanlegur fyrir kúskana.
Hestarnir á fyrstu myndinni eru með trjábolabúnað.
Þeir eru með hlífar á beislinu til að koma í veg fyrir að snjór og ís komist undir beislispúðana.
Dráttarólarnar eru sterkbyggðar og aftursætin eru léttbyggð körfuaftursæti.
Tanksleðinn var úr gegnheilum tré og með þrífót ofan á.
Með því að nota þrífótinn, reipi og fötu dró einn hestur fulla vatnsfötuna upp úr ánni til að fylla tankinn.
Viðarrenna (á stærð og í lagninu eins og þakrenna) með litlum götum boruðum í botninn var fest aftan á tankinn fyrir neðan tappa þvert.
Þegar komið var á veginn sló kúskurinn tappann úr og úðaði vatninu á veginn. Þegar kom að því að „vökva veginn“, baðstu til almættisins að sá sem var að úða á undan þér hefði tæmt allan tankinn, þannig að þú úðaðir á réttum tíma og stað á veginn.
Furutrjábolir af lágum gæðum voru lagðir meðfram vegunum og notaðir sem
höggdeyfar.
Furubolirnir gerðir vatnsósa til að halda þeim á sínum stað.
Í bröttu brekkunum voru notaðar
hemlunarkeðjur
eða
beisliskeðjur
til að halda aftur af farmunum.
Beisliskeðja samanstóð af U-laga stálstykki.
Tveggja eða þriggja feta löng keðja var tengd við aðra hlið „U-sins“.
Keðjuhlekkir stækkuðu smám saman frá litlum í stóra og svo aftur í litla.
Rennitengi og festibúnaður tengdu keðjuna við hina hlið
U-sins.
Kúskurinn myndi stöðva farminn þegar hann væri í jafnvægi efst á hæð.
Farmurinn þyrfti að vera nógu langt yfir hæðina svo hestarnir næðu sleðanum með farminum af stað aftur.
Ökumaðurinn staðsetti ‘U’-ið yfir fremri hluta sleðans hægra megin, með keðjuna undir sleðanum og lausahlekkinn að utanverðu.
Keðjan myndaði núning til að hægja á farminum.
Nálægt botni hæðarinnar myndi kúskurinn nota bólukrók1 til að losa lausahlekkinn og leyfa keðjunni að teygja sig og dragast meðfram sleðanum.
Kúskar/vagnstjóri gátu ekki stöðvað á jafnsléttu vegna þess að hestarnir gátu ekki sjálfir komist af stað með hlass.
Á hleðslustöðum notuðu hleðslumennirnir/kúskarnir langa ‘bungu’ og stangir til að hjálpa hestunum að koma hlassinu af stað.
Öðrum enda stangarinnar var stungið undir aftari hluta og hinn endinn hvíldi á öxl hleðslumannsins og vogaraflinu beitt.
Kúskurinn myndi þá hvetja með því að góla og stýra teyminu til að losa fremri sleðann.
Eftir að hafa kallað
haw,
hvatti kúskurinn teymið áfram og hleðslumennirnir
humpuðu
farminn.
Þegar farmurinn var kominn af stað var það í höndum ökumannsins að halda honum á hreyfingu.
Hestarnir voru með hvöss skaflajárn og ökumenn unnu hart að því að koma í veg fyrir að hestarnir skæru/rispuðu fætur sína á hvössum skaflajárnunum.
Sleðar sem runnu í stjórnleysi eða brotnar bindingar leiddu yfirleitt til dauða hesta og kúska.
Ég hef séð ökumenn nota „staurabinding“, sem er grænn trjásproti beygður yfir trjábolina.
Eftir síðustu ferð dagsins þurfti einn kúskur að beisla hest fyrir viðartank á sleða, fara að ánni eftir vatni og síðan væta aðalvegina. Bakleið var aðeins vökvuð af og til.
Hér er gömul mynd af sleðadragi sem við notuðum fyrir eldiviðinn og pappírsviðinn.
Þetta er mjög gömul mynd, en það eru 11 1/2 kúbikmetrar af viði á þessum sleða
Naut voru notuð til að þjappa vegina eftir mikla snjókomu og stundum voru þau notuð til að draga trjáboli.
Faðir minn var meistari í að valta yfirfennta vegi.
Djúpur snjór er erfiðastur að valta því hann hefur tilhneigingu til að þjappast saman fyrir framan valtarann. Góður ökumaður getur komið valtaranum upp á snjóinn og þjappað honum niður.
Miklar þakkir til Tyke Frost fyrir að deila sögum sínum, minningum og myndum með okkur!
Það er alltaf ánægjulegt að heyra um reynslu og sögu sem berst til okkar í gegnum aðra.
Við kunnum sannarlega að meta að þú hafir gefið þér tíma til að deila þessum fjársjóðum fortíðarinnar með okkur!
Á áttunda áratug tuttugustu aldar afhjúpuðu fornleifafræðingar merkilegan steinaldartréveg nálægt Nieuw-Dordrecht í Hollandi.
Þessi forni vegur, sem er tilkomumikill 4.573 ára, teygir sig í að minnsta kosti 800 metra.
Með því að lesa með ákveðinni vísindalegri aðferð í tréð, hafa sérfræðingar tímasett smíði hennar til 2.549 f.Kr.
Þessi uppgötvun dregur ekki aðeins fram háþróaða verkfræðikunnáttu síðari hluta steinaldar, þegar slípuð steinvopn og áhöld voru ríkjandi, heldur býður einnig upp á ómetanlega innsýn í samgöngur þeirra og viðskiptahætti.
Varðveisla vegarins í mýrkenndum jarðveginum hefur veitt sjaldgæfa innsýn í fágaða innviði forsögulegrar Evrópu.
Appian vegurinn er kannski frægasti og þekktasti rómverski vegurinn.
Hann var nógu breiður til að tveir vagnar gætu mæst eða til að 5 hermenn gætu marserað hlið við hlið.
Bygging Appian vegarins var stórkostlegt verkefni og sýndi aldir af frábæru handverki.
Vegurinn er 582 km langur og framkvæmdir hans hófust af Appius Claudius Caecus, rómverskum embættismanni, árið 312 f.Kr.
Vegurinn lá suður frá Róm meðfram vesturströnd Ítalíu, beygði síðan austur til Brindisi við Adríahaf og þaðan til Otranto.
Róm til forna var fræg fyrir marga glæsilega eiginleika.
Þeir fyrstu sem koma upp í hugann eru: skylmingakappar, frábærir sigrar og keisarar.
En langlífasta framlag Rómar til sögunnar voru líklega vegirnir, sem bjuggu til samtengt net allt að 322.000 km, sem skapaði hið fræga orðtak: „Allir vegir liggja til Rómar.“
Heimild: Appian Way | Roman Empire, Rome-Capua, Aqueducts | Britannica. –
Appius Claudius Caecus | Roman Statesman, Aqua Appia & Appian Way | Britannica. – Phenomenal Nature Facebook.
Ég bjargaði hlutunum úr harðviðar-hestasleðanum mínum er geymslustaðurinn hans var seldur.
Meðfylgjandi er mynd af bílakerru með hlutum sem ég bjargaði.
Meiðunum virðist fylgja nóg af járnhlutum og fyrri viðum til að komast að því hvernig hann leit út.
Þegar kemur að yfirbyggingunni hef ég mun minna tiltækt til að nota fyrirmynd.
Ég held að ég sé með aðalharðviðinn réttan úr járnverkingu og harðviðarleifar sem eftir voru en ég get ekki fundið út hvernig fuglafígúran, sem er líka með lítið ryðgaðan járnbút sem hangir við, samlagast aðalgrindinni.
Ég er líka ekki viss um hvernig gólfið er skipulagt og smíðað.
Allar myndir sem ég finn eru ekki nógu góðar til að gefa mér hugmyndir ásamt því að ég er ekki viss um gerðina/heiti sleðans þar sem ég hef ekki séð hann í 40 ár.
Ég gaf samt út myndina af því sem mér finnst komast næst upprunanum.
Allar hugmyndir, eða betri myndir af smáatriðunum eða jafnvel uppflettibók, væri frábær hjálp!
Með fyrir fram þökk. Paul.
Ekki minnst á smíðaár eða tímabil.
Teikning úr bókinni
Horse Drawn Sleighs,
eftir Susan Green. Önnur útgáfa 2003: Teikning af Cutter sem kemst hvað næst á þessum myndunum.
Sést fuglahöfuðið (ornimentið), hvernig gengið er frá því, og hvar það er staðsett.
Heimild: Paul DeLongpre Facebook og teiknaðar myndir. Horsed Drawn Sleights, önnur útgáfa; Susan Green.
Ótrúlegt er að sjá hvernig fyrsta atriðið setur tóninn fyrir alla seríuna.
Hún hefst með því að Ingalls-fjölskyldan ferðast á yfirbyggðum vagni sínum yfir víðáttumikla opna sléttu Kansas, sem táknar ekki aðeins leit þeirra að nýju heimili heldur einnig brautryðjanda Ameríku.
Þetta atriði er fullkomin kynning á þemum fjölskyldunnar, þrautseigju og áskorunum landamæralífsins sem verða þungamiðjan í frásögninni.
Það er ótrúlegt að hugsa til þess hvernig þessi einfalda en kraftmikla upphafssena lagði grunninn að þáttaröð sem myndi fanga hjörtu milljóna og verða tímalaus klassík í sjónvarpssögunni.
Húsið á sléttunni eða
Little House on the Prairie
er ein farsælasta dramatíska þáttaröð sjónvarpssögunnar.
Þessi sjónvarpsgoðsögn hófst með tveggja klukkustunda tilraunamynd sem var fyrst sýnd á NBC 30. mars 1974 sem kynnti Ingalls-fjölskylduna fyrir milljónum áhorfenda um allan heim.
Hún var í kjölfarið tekin upp sem þáttaröð sem var frumsýnd 11. september 1974 og var sýnd á NBC á níu tímabilum til 1983.
Alls samanstendur þáttaröðin af tilraunaverkefninu, 204 þáttum og þremur tveggja tíma sérsmíðum sem framleiddir voru á tíunda ári.
Þátturinn var áfram vinsæl þáttaröð og hlaut sautján Emmy® og þrjár Golden Globe® tilnefningar ásamt tveimur People’s Choice® verðlaunum.
Það vann meira að segja tvenn Western Heritage verðlaun.
Little House on the Prairie
var framleitt af NBC í samvinnu við framleiðandann Ed Friendly.
Sjónvarpsþættirnir léku Michael Landon sem Charles Ingalls (Pa), Karen Grassle sem Caroline Ingalls (Ma), Melissa Gilbert sem Laura Ingalls, Melissa Sue Anderson sem Mary Ingalls, Lindsay og Sidney Greenbush sem Carrie Ingalls, Alison Arngrim sem Nellie Oleson, Richard Bull sem Nels Oleson, Katherine
Scottie
MacGregor sem Harriet Oleson og Charlotte Stewart sem Miss Beadle.
Sjónvarpsþáttaröðinni var leikstýrt af Michael Landon, William F. Claxton, Maury Dexter, Victor French og Leo Penn.
Little House on the Prairie
hefur verið í sjónvarpi í 50 ár.
Þættirnir eru nú sýndir í 46 löndum um allan heim.
Charles and Caroline Ingalls
Caroline Celestia Ingalls Swanzey (1870–1946)
Laura Elizabeth Ingalls Wilder (1867-1957)
Mary Amelia Ingalls (1865-1928)
Grace Pearl Ingalls Dow (1877–1941)
Tregablandin brottför Charles Ingalls
Í
Pioneer Girl
gerir Charles Ingalls eitthvað sem kom flestum lesendum í opna skjöldu:
í skjóli myrkursins hleður hann upp vagninum, rífur börnin upp úr rúminu og þau flýja úr bænum – til að komast hjá því að borga leiguna.
Síðan
Pioneer Girl
kom út árið 2014 hefur þetta atriði vakið mikla athygli.
Gagnrýnendur bentu upphaflega á óvænta
grínleika
þessa þáttar og hvernig hann spillti persónu Pa.
Nýlega, í mikilli umfjöllun um Prairie to Page, PBS heimildarmyndina um Lauru Ingalls Wilder, hafa fræðimenn (sjálfur þar á meðal) notað þetta atriði til að sýna hvernig Wilder gerði föður sinn að rómantík í Little House bókunum.
Charles Ingalls hefði aldrei hagað sér svona í skáldskap Wilders, bentum við á.
Hann hefði aldrei gert eitthvað svo í grundvallaratriðum óheiðarlegt.
En undanfarna daga hef ég séð þennan þátt í aðeins öðru ljósi.
Í fyrsta lagi var þessi fyrirsögn í New York Times:
Stöðva brottflutning frá því að eyðileggja líf.
Og svo voru skilaboð frá upplýstum og ástríðufullum lesanda Wilder, sem minnti mig á eitthvað sem ég hef lengi talað fyrir með Wilder: að lesa í samhengi.
Að lokum, lína úr annarri grein í New York Times –
fortíðin upplýsir nútíðina
– fékk mig til að átta mig á því að nútíminn getur líka upplýst fortíðina.
Ég fór að halda að Charles Ingalls hafi á endanum gert það sem hann þurfti að gera, að ef til vill höfum mörg okkar hlaupið til að fordæma hann of fljótt.
Nítjándu aldar hliðstæður
Eins og svo margir í dag fann Ingalls-fjölskyldan sig í efnahagslegri eyðileggingu eftir skelfilegan atburð: Engisprettuplágu Minnesota, sem spannaði fjögur ár, frá 1873 til 1877.
Ólíkt núverandi COVID-faraldri var engisprettuinnrásin í Minnesota svæðisbundin.
Samt voru þetta náttúruhamfarir í epískum hlutföllum og það varð til þess að fólk, sem annars hefði verið sjálfbjarga, barðist við að finna vinnu, að setja mat á borðið, til að sjá fyrir heilsu og öryggi fjölskyldna sinna.
Þetta var stórslys sem venjulegt fólk hafði ekki stjórn á.
Eins og einn bóndi í Minnesota skrifaði:
Nú hefur uppskeran okkar eyðilagst tvö ár í röð og við getum ekki séð annað en hungursneyð í framtíðinni.
Minnesota-fylki sendi sendingar af hveiti, beikoni til að veita aðstoð til hundruða fjölskyldna í sýktum sýslum nítjándu aldar, hliðstæðu við innkeyrslu matarbanka nútímans sem þjóna fjölskyldum sem hafa aldrei þurft hjálp áður.
Engisprettuinnrásin kostaði Charles og Caroline Ingalls tvær uppskerur, búskapinn þeirra og jafnvel líf eins barna þeirra, hins níu mánaða gamla Charles Frederick, sem lést skyndilega þegar fjölskyldan flutti austur árið 1876 í von um nýtt upphaf í gamla bænum Burr Oak, Iowa.
Atvinnuleysi, brottrekstur og heimilisleysi
SysturnarCarrie, Mary og Laura Ingalls um 1880
Hann hafði áhyggjur af öryggi fjölskyldu sinnar og flutti þá út úr herbergjum yfir í matvöruverslun (sem var nálægt ósmekklegu salerni) og leigði
lítið rautt múrsteinshús í jaðri bæjarins.
Húsráðandi þeirra var Benjamin Bisbee, einn af ríkustu mönnum í Burr Eik.
Vorið 1877 fæddi Caroline Grace Pearl annan munn til að metta.
Charles átti í erfiðleikum með að vinna sér inn laun.
Starfið sem hélt honum frá fjölskyldu sinni stóð ekki undir útgjöldum þeirra.
Jafnvel þegar Wilder var tíu ára
vissi hann að pa og mamma voru í vandræðum, að þau þyrftu peninga.
Svo virðist sem íbúar Burr Oak vissu eða giskuðu á að fjölskyldan væri líka í erfiðleikum.
Eunice Starr, eiginkona læknis bæjarins, bauðst til að taka Lauru úr höndum Charles og Caroline.
Við börnin vorum vakin
Vinnuveitandi pa keypti kýr fjölskyldunnar, sem gaf Charles og Caroline nægan pening til að standa straum af kostnaði við ferðina vestur.
Charles hitti leigusala þeirra — hr. Bisbee – og bað um framlengingu á leigu þeirra, lofaði að senda honum hana um leið og hægt væri.
Hvaða val hafði Charles Ingalls? Launin hans í Burr Oak dygðu ekki uppihaldskostnað fjölskyldu hans ef leigusali hans myndi ekki samþykkja framlengingu á leigunni og ef Ingalls-fjölskyldan staldraði við myndu þeir missa hestasafnið sitt og standa enn frammi fyrir heimilisleysi í framtíðinni.
Það voru ekki greiðslustöðvun eða áætlanir um leiguaðstoð eða atvinnuleysistryggingar fyrir fórnarlömb náttúruhamfara á þeim tíma og stað.
Til að halda fjölskyldunni saman, til að reyna aftur að byggja upp nýtt líf fyrir hana, gerði Charles Ingalls það sem hann þurfti að gera:
Einhvern tímann um nóttina vöknuðum við börnin og sáum að vagninn með hlíf stóð við dyrnar. Pa setti rúmið okkar í vagninn og festi hestana á; svo klifruðum við inn og ókum í burtu í myrkrinu.
Dæmi um þrautseigju
Ingalls-fjölskyldan sneri aftur til Walnut Grove í Minnesota árið 1877.
Vinir deildu heimili sínu með þeim.
Charles fann vinnu í verslun en efnahagsbarátta fjölskyldunnar hélt áfram.
Laura, sem er enn ekki unglingur, vann sem leigustúlka.
Samt, langt frá því að vera álitinn óheiðarlegur af samtímamönnum sínum, hélt Charles Ingalls áfram að vera virtur meðlimur samfélagsins, kjörinn friðardómari Walnut Grove árið 1879.
Efnahagur fjölskyldunnar byrjaði ekki að batna lítillega fyrr en hún flutti til Dakota-svæðisins seinna sama ár, og jafnvel þá mátti fjölskyldan þola hvert áfallið á eftir öðru, þar á meðal blindu Mary sem skall á jafnvel áður en þau fluttu til Dakota-svæðisins.
Það tók Wilder og fjölskyldu hennar næstum tíu ár að jafna sig eftir efnahagslega eyðileggingu engisprettupestarinnar.
Maður vonar að með upplýsta efnahags-, félags-, menningar- og læknisstefnu til staðar muni það ekki taka heiminn tíu ár að jafna sig eftir núverandi heimsfaraldur.
En sama hversu upplýst stefna okkar á tuttugustu og fyrstu öld kann að vera mun hún ekki draga úr sorginni og þjáningunni sem svo margir hafa þegar þurft að þola.
Ég held að það sé kominn tími til að láta Charles Ingalls njóta vafans.
Hann ætti ekki að vera fordæmdur fyrir ákvörðunina sem hann tók í Burr Oak.
Í staðinn, þar sem við lifum núna í þessum COVID-heimi, þar sem vinir eru atvinnulausir og eiga í erfiðleikum með að borga reikninga sína án þeirra eigin sakar, ættum við að líta á hann sem dæmi um seiglu, hollan föður sem er örvæntingarfullur til að halda fjölskyldu sinni saman á meðan óvenju erfiðir tímar.
Það er ekkert óheiðarlegt í því.
Tilvitnanir
1. Vitnað í Gilbert Fite,
Some Farmers’ Accounts of Hardship on the Frontier,
Minnesota History, mars 1961, bls. 207.
2. Laura Ingalls Wilder, Pioneer Girl: The Annotated Autobiography, Pamela Smith Hill, útg. (Pierre: South Dakota State Historical Society Press, 2014), 109.
Sumarið 1939 staldrar hestur með Waggon á vegum London and North Eastern Railway (LNER) við vel áunninn drykk á götum Aldwych í London.
Atriðið fangar augnablik í tíma þegar hestar voru enn mikilvægir í rekstri járnbrauta, sérstaklega fyrir verkefni eins og að flytja vörur og vistir.
Með uppgangi vélknúinna farartækja voru hestar áfram lykilþáttur í atvinnulífi London og veittu nauðsynlega þjónustu í þéttbýli.
LNER, eitt af stærstu járnbrautarfyrirtækjum Bretlands, notaði oft hesta til flutningsstuðnings, sérstaklega við afhendingu vöru til og frá stöðvum, þar á meðal Aldwych.
Hestarnir, sem vel var hugsað um, voru ómissandi fyrir hnökralausa starfsemi járnbrautakerfisins á þessu tímabili.
Sjónin á hestinum í Aldwych varpar ljósi á blöndu nútíma og hefðbundinna flutningsaðferða í London fyrir síðari heimsstyrjöldina og býður upp á skyndimynd af borg í umbreytingum.
Eftir því sem árin liðu kom vélvæðing að lokum í stað hesta í mörgum atvinnugreinum, en þessi mynd frá 1939 er eftir sem áður nostalgísk áminning um fortíðina.
Kyrrð hestsins sem drekkur vatn er í andstöðu við yfirvofandi spennu tímabilsins, þar sem síðari heimsstyrjöldin er handan við hornið, sem gerir þetta augnablik enn átakanlegra þegar litið er til baka.
Málverkið sem sýnt er heitir „The Plot 11“ eftir Harold von Schmidt og sýnir landnema sem nota blakkakerfi til að flytja vagn upp bratta brekku. Von Schmidt, sem fæddist árið 1893, var bandarískur teiknari þekktur fyrir myndskreytingar sínar af villta vestrinu.
Heimild: True Fans of Western Art – Official á Facebook
Þýðendur: Friðrik Kjartansson og erlendur.is (Málstaður)
Yfirlestu: malfridur.is (Málstaður)
Í október 1876 ályktaði Charles Goodnight að Palo Doro Canyon yrði frábær heimabúgarður.
Viðráðanlegt var að flytja nautgripina yfir gilið í einu lagi. Þröng skriða eða skor var notuð til að láta eldhúsvagnanna síga niður.
Kúrekarnir hans stóðu frammi fyrir því stóra verkefni að koma vagninum, nautgripum og birgðum niður 213 metra vegg í gilið.
Þegar mennirnir létu vagninn síga niður bröttu hlíðina, notuðu þeir múldýrin með því að hlaða þau með þungum birgðum og ráku nautgripina niður á gilbotn.
Til þess að láta vagninn síga var notuð blokk og festur. Blokkin og stífufestingar gátu þannig þolað óhóflega þungt hlass.
Slíkar stífufestingar voru oft notaðar til að hjálpa vögnum að komast yfir ár líka. Oft var þetta kölluð Manila-lína ( reipi ).
En hættulegra en uxagripadregna vagna var að fara yfir Klettafjöllin ( Rocky Montains ) með hesta og uxavagna og láta þá síga niður brattann til að komast leiðar sinnar.
Þessir vagnar urðu svo með tímanum samþykktir sem hefðarhönnun hvers lands og landsvæðis.
Fyrstu rituðu heimildirnar eru frá 1440.
Í sumum löndum urðu til tvær eða þrjár gerðir vagna sem voru samþykktar sem hefðarhönnun meðan í öðrum löndum urðu mun fleiri sem uppfylltu samþykktar hefðir.
Þeim tuttugu og fjórum plötum ( plates ) í réttum litum er ætlað að gefa innsýn í vídd og útbreiðslu vagnanna eins og mögulegt er landfræðilega.
Þetta verkefni inniheldur lýsingu á vögnunum, byggða á persónulegum og upplýsingum sem koma víða að.
Smíði vagnanna er lýst fyrst og fremst vegna þess að höfundurinn (James Arnold) er ekki vagnasmiður (wheelwright) og í öðru lagi vegna þess að höfundur vill ekki troða sér inn á svið bókar sem nú þegar hefur verið gefin út sem lýsir öllu ferlinu frá því áður en tréð er fellt til lokaafurðar, meðfylgjandi sú tilfinning að sú útgáfa sé fullnægjandi og verði ekki endurbætt.
Í þá bók, The Wheelwrights heildsala George Sturt, sem gefin var út af Cambridge University Press, verður vitnað nokkrum sinnum.
Eins er saga vagnanna (History of waggons).
Bók sem fjallar um frumstætt flutningaáframhald (the primitive transport onward) er ekki meðal tilvísunarbóka.
Vegna þess að hún hefur verið tekin fyrir af Geraint Jenkins í bókinni enski búvagninn (the English farm wagon) útgefin af David og Charles ásamt Landbúnaðarflutningar í Wales (Agricultural Transport in Wales), útgefin af Þjóðarsafni Wales (National Museum of Wales).
Verkefninu gæti verið best lýst sem samantekt til 25 ára af heimildaöflun, allt saman framkvæmt með mikilli notkun á hjólhesti.
Jafnvel að stríði loknu var nóg af vögnum til.
Suma fundum við á ótrúlegustu stöðum og enn í notkun, aðrir voru svo langt gengnir að aðeins var hægt að draga af þeim verðmætar upplýsingar.
Teikningarnar hafa verið unnar úr skissum af vögnum víðs vegar í umhverfi sveitanna og annarra aðstæðna.
Mikil rannsóknarvinna liggur að baki og heldur áfram að vera framkvæmd því viðfangsefnið er nánast óþrjótandi.
Höfundurinn mun alltaf vera djúpt þakklátur fyrir allar upplýsingar og lán á myndum, gömlum listum og svo framvegis.
Þær upplýsingar sem stundum þykja léttvægar geta sannað sig til að vera ómetanlegar að verðmætum.
Eitt af verðmætustu hlutum í fórum höfundar er bréf frá Járnsmið á eftirlaunum frá áttunda áratugnum skrifað með vandlátri hendi.
Þýtt úr formála (Preface) bókarinnar The farm waggons of England and Wales, fyrst útgefin 1969 og svo núna endurprentuð með leiðréttingum 1974.
Vagnana (Waggons) frá Kent má kannski setja í flokka í einfalda, en einfalt hefur sinn sjarma.
Þeir voru vel hannaðir með tilliti til notkunargildis og burðarstyrks ásamt endingu í þeim þungu og erfiðu verkefnum sem þeim var ætlað að leysa af hendi.
Yfir allt Bretland var smá mismunur í smáatriðum en gróflega séð var samt föst hefð fyrir hönnuninni.
Vagnarnir voru byggðir í mörgum stærðum til að bera frá 30 cwt á 2 tommu hjólum til allt að 5 tonna á 4 1/2 tommu hjólum og þeim stærstu var ætlað að vera dregnir af fjórum hestum fullhlaðnir korni.
Þrátt fyrir að vagnasmiðirnir gerðu ráð fyrir tveimur dráttarsköftum var yfirleitt bara eitt notað tengt við fremri undirvagninn með pinna (splitti).
Hin miðlungsdjúpa yfirbygging/skúffa/miðlungsdjúpi pallur nýttist illa vegna þverbitanna þriggja sem voru lagðir í hliðarnar.
Út frá almennri venju hækkaði efri hluti skjólborðanna fram og aftur í svo að segja beina línu; í flestum vögnum er þetta mjúkur bogi.
Efri mörk skjólborðanna voru ákvörðuð af uppistöðum þeirra og járnramma sem var í laginu eins og N og veitti aukinn stuðning sem var nauðsynlegur.
Undantekningalaust voru allir vagnar með eina uppistöðu úr viði í hverju bili á milli járnramma og járnstyrkingar.
Viðaruppistaða fyrir miðju var aldrei hluti af stöðlum/hefðum nema í blönduðum (hybrid) vögnum en spjaldborðin voru látin halda sér í sömu stöðu að framan.
Skjólborðin voru með 10 – 12 viðaruppistöðum, flötum á hvorri hlið og 3 – 4 að framan.
Enginn vagn frá Kent var með lokuðum palli/skúffu að aftan en þó var þverbiti þar aftan á festur með pinnum/dílum úr tré.
Undir aftasta bitanum var komið fyrir kaðalrúllu svo hægt væri að kasta kaðli yfir og herða vel að með aðstoð hennar.
Allir vagnar voru byggðir með skjólborð sem viðarborðin voru klædd með.
Á fulllestuðum vagni var hlassið skorðað með lóðréttum póstum sem komið var fyrir í járnrömmum í hornunum.
Til þægindaauka var vagnkassi venjulega settur á framborðið en stundum nálægt, rétt fyrir miðju samkvæmt stöðlum.
Allir vagnar höfðu 12 pílára í framhjólum og 14 í afturhjólum.
Á meðan meirihluti vagnanna var með fjögurra tommu hjólabreidd voru næstum jafn margir með 3½ tommu hjól.
Höfundur þessarar bókar hefur engar heimildir um 90 vagna sem skráðir voru hvort væru með breiðari eða mjórri gerð hjóla.
Flestir þeirra voru með öxla sem smurðir voru með dýrafitu en Pope of Chiddingstone smíðaði vagna sem smurðir voru með olíu en ekki dýrafitu.
Þeir öxulendar voru stimplaðir með nafni hans. Fáir, mjög gamlir vagnar voru skrásettir með viðaröxum.
Sem dæmi um blendinga má nefna að W. J. Tedham frá Bodiam í Sussex smíðaði vagna sína í samræmi við hönnunina frá Kent, án hefðbundinna staðla.
Þar fyrir utan voru vagnarnir frá Kent og Sussex venjulega málaðir með lit sem einhvers staðar var á milli þess að vera rjómalitaður og gulur eða brúnn, eða út í rauðan, en í raun var liturinn í 25% skráninga sá sami blái og á Sussex-vögnunum.
Allir vagnar voru með rústrauða undirvagna eða örlítið ljósari lit.
Öll samskeyti í málningu skorti, bæði á yfirbyggingu og undirvögnum.
Varla var þekkt að á efsta borði væri að finna vörumerkið Heathfield en Ashford gerðu á því undantekningu þegar þeir smíðuðu vagn fyrir J. Henley á Pattenden-býlinu í Goudhurst.
Vagnarnirfrá Kent báru aldrei nafn eiganda sinna á svörtu plötunni, eins og í flestum öðrum löndum, en allar upplýsingar var að finna á Sans-Serif leturfæti í samfelldri línu á miðjubita eða jafnvel efst á skjólborði.
Heimild: The Farm Waggons of England and Wales, bls. 24 og 25. Útg. John Baker. London.
Þýðendur: Friðrik Kjartansson og erlendur.is (Miðeind)
