Á Mynd VIII (plata VIII) er hjólið sýnt að framan og í þversniði.

Hjól af þessari gerð, nákvæmlega smíðað, er að mati höfundar líklegt til að endast jafn lengi og vagninn sem það er fest á, að undanskildum slithlutanum, þ.e. ytri umgjörðinni, sem að sjálfsögðu þyrfti að endurnýja af og til.

Ytra útlit þeirra hefur almennt vakið aðdáun þeirra sem hafa séð þau, þar sem þau eru mun léttari fyrir augað en venjuleg hjól.

Ef notagildi hjólanna reynist því jafn mikið og höfundur hefur reynt að sýna fram á, hefur tvennu verið náð fram – vélrænum kostum ásamt fáguðu formi.

Eftir að hafa tekist svo vel að festa hjólin á tvíhjóla vagn kom upp vandamál varðandi aðlögun þeirra að fjórhjóla farartækjum.

Fyrir afturhjól gætu engin mótrök verið, þar sem stærðin gefur ríflegt pláss fyrir gormana, en í mjög litlum framhjólum yrðu fjaðrirnar óhjákvæmilega svo mikið minnkaðar í þvermál að þær myndu hætta að vera fjaðrir og verða stífur í tilfelli þungra vagna.

Fyrir létta vagna væru mótrökin ekki jafn mikil, þar sem málmurinn gæti verið talsvert þynnri til að vega upp á móti minnkuðu þvermáli fjaðranna, en samt sem áður væri það óhagstætt.

Í þessum vanda minntist höfundur þess að hjól af ójafnri stærð á sama vagni væru aðeins sönnun um gallaða smíði; jafnstór hjól væru í raun það markmið sem stefna bæri að.

Eftir mikla umhugsun smíðaði hann nokkur líkön til tilrauna.

…og komst að því að mun betra mætti læsa eða snúa hjólunum með því að setja miðlægan snúningspunktinn eða kóngspinnann (miðjubolta) nálægt miðju undirvagnsins, milli fram- og afturhjóla, í stað þess að setja hann yfir framöxulinn eins og algengast er. (Liðstýra eins og pæloder dagsins í dag)

Í hefðbundinni aðferð ánetjast framhjólin um miðjuboltann aflfræðilega séð í því sem næst réttu horni við afturhjólin en við beygju þjónar annað afturhjólið sem snúningspunktur sem framhjólin ánetja aflfræðilega stórum hring um.

En þegar miðjuboltinn er staðsettur á miðri heildarlengdinni ánetjast bæði fram- og afturhjól saman við beygju og standa á línum sem mynda ummál hringsins sem vagninn á að snúast í, þar sem báðir öxlar vísa í átt að sameiginlegri miðju.

Þannig er ekki aðeins hringurinn sem hefðbundni vagninn lýsir stærri en sá endurbætti, heldur er viðnámið meira, með öðrum orðum, það þarf minni kraft til að snúa endurbætta vagninum (liðstýrðum).

Í hefðbundna vagninum verða hjólin einnig að vera lítil, þar sem þau verða að snúast undir yfirbyggingunni.

Í endurbætta vagninum, með miðjuboltan (the kingbolt, kingpin) í nærri jafnri fjarlægð milli hjólanna, hafa framhjólin svo stóran radíus að þau snerta ekki yfirbygginguna við beygju og má því gera þau í fullri stærð.

Eftir að hafa að fullu gengið úr skugga um smíðareglurnar hóf höfundur smíði á léttum Pæton-vagni af einföldustu gerð, með jafnstórum hjólum á sporöskjulaga fjöðrum, án undirvagns, eins og sýnt er á mynd IX (plötu IX).

Með því að bera þessa teikningu saman við teikninguna af Pæton-vögnum af hefðbundinni gerð á mynd IV, (plate IV) sést strax að framhluti hans er mun léttlegri ásýndar, þar sem hann er laus við flókna grindarsamstæðu; á meðan línur gormanna, sem eru á sama lárétta fleti, eru mun þokkafyllri.

Miðskiptingin í tvo hluta, með sveigðum útlínum, bætir einnig útlit hennar til muna og breytir því líkkistusvipuðu yfirbragði sem er svo mikill galli á venjulegum Phaeton-vögnum.

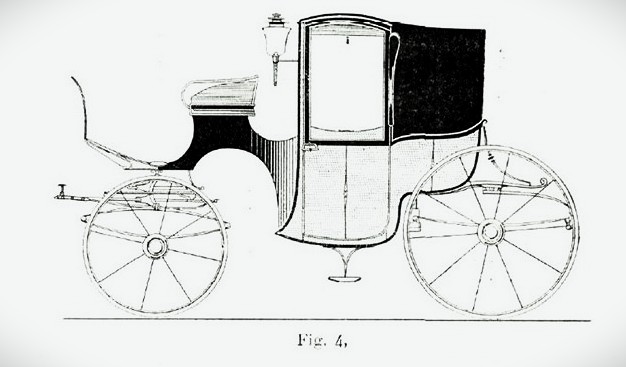

Gallar þessarar teikningar mynd IV (Plata IV) eru ófögur afturlína yfirbyggingarinnar og einnig hengslin¹*. Fjaðrirnar eru skýrari í sveigjum sínum og pílárar hjólanna láta línur fjaðranna líta út eins og þær leiti niður á við.

Par af öxlum var fest við þennan Pæton-vagn og einum hesti, ekki mjög sterkbyggðum, var beitt fyrir hann.

Með fjóra þrekvaxna menn í vagninum var niðurstaðan:

Í fyrsta lagi.

Hesturinn dró hann með miklum léttleika samanborið við venjulegan vagn af svipaðri gerð og þyngd.

Í öðru lagi.

Ökumaðurinn var alltaf beint fyrir aftan hestinn, hvort sem hann beygði eða ekki, þar sem sæti hans fylgdi með framhjólunum og þar af leiðandi hafði hann sömu stjórn á hesti sínum og í Stanhope-vagni.

Í venjulegum fjórhjóla farartækjum verða oft alvarleg slys vegna óstýrilátra hesta við beygju, þar sem ökumaðurinn missir stóran hluta af stjórn sinni á þeim í þeirri stöðu.

Í þriðja lagi.

Fjaðrirnar, sem allir voru á sama lárétta fleti, spiluðu nákvæmlega eins, með jöfnum hreyfingum, mjög mjúklega, og eins og einn mannanna sagði: „Eins og bátur á vatni.“

Í fjórða lagi.

Vegna þess hve mjúkir snúningspunktarnir voru og vegna þess að engin hjólaplata var til staðar var ekkert af því óþægilega skrölti sem er algengt í venjulegum vögnum.

Fyrir fólk með viðkvæmar taugar er þetta afar mikilvægur kostur.

Línur fjaðranna, sem eru á sama lárétta línufleti, eru mun fallegri.

Miðjuskiptingin í tvo hluta (eða sem næst miðju), með sveigðum útlínum, breytir einnig útliti teikningarinnar til muna og breytir því líkkistusvipuðu yfirbragði sem er svo mikill galli á venjulegum Pæton-vögnum.

Gallar þessarar teikningar eru ófögur afturlína yfirbyggingarinnar og einnig hengsa.

Fjaðrirnar eru skýrari í sveigjum sínum og pílárar hjólanna láta línur fjaðranna líta út eins og þær leiti niður á við.

Par af öxlum var fest við þennan Phaeton-vagn og einum hesti, ekki mjög sterkbyggðum, var beitt fyrir hann. Með fjóra þrekvaxna menn í vagninum var niðurstaðan:

Í fyrsta lagi. Hesturinn dró hann með miklum léttleika samanborið við venjulegan vagn af svipaðri gerð og þyngd.

Í öðru lagi. Ökumaðurinn var alltaf beint fyrir aftan hestinn, hvort sem hann beygði eða ekki, þar sem sæti hans snerist með framhjólunum og þar af leiðandi hafði hann sömu stjórn á hesti sínum og í Stanhope-vagni.

Í venjulegum fjórhjóla farartækjum verða oft alvarleg slys vegna óstýrilátra hesta við beygju, þar sem ökumaðurinn missir stóran hluta af stjórn sinni á þeim í þeirri stöðu.

Í þriðja lagi. Gormarnir, sem allir voru á sama lárétta fleti, spiluðu nákvæmlega eins, með jöfnum hreyfingum, mjög mjúklega, og eins og einn mannanna sagði: „Eins og bátur á vatni.“

Í fjórða lagi. Vegna þess hve mjúkir snúningspunktarnir voru og vegna þess að engin hjólaplata var til staðar var ekkert af því óþægilega skrölti sem er algengt í venjulegum vögnum. Fyrir fólk með viðkvæmar taugar er þetta afar mikilvægur kostur.

Í fimmta lagi. Þótt vagninn snerist með fullkomnu frelsi var hann samt fullkomlega stöðugur og laus við titring frá einum enda til annars.

Það er augljóst að þessir vagnar, vegna einfaldleika í smíði, krefjast mun minni vinnu við þrif; og af sömu ástæðu hlýtur almenn ending þeirra að aukast til muna.

Höfundur telur að þegar þeir eru búnir hringlaga fjaðrahjólum og endurbættum fjöðrum, sem lýst verður síðar, verði lítið eftir sem hægt er að óska sér hvað varðar auðvelda hreyfingu.

Nafnið sem hann leggur til að aðgreina þá frá venjulegum vögnum er: Samhverfir vagnar.

Eftir að hafa lokið tilraunum sínum með góðum árangri hóf höfundurinn að gera röð hönnunarteikninga til að heimfæra meginregluna upp á allar gerðir vagna.

Ein þeirra er hönnun að Pæton-vagni, með yfirbyggingu að framan í laginu eins og ekið sé úr Cabriolet-vagni, og kistusæti að aftan fyrir þjóna.

Þessi hönnun er ekki smekkleg þar sem skeljalögun yfirbyggingarinnar fer ekki vel við beinar línur kistunnar en þetta væri hentugur vagn fyrir hvern þann sem vill njóta þess að aka á þægilegan hátt.

Mynd 10. (Plata X) er hönnun fyrir smáhesta-Pæton-vagn, samhverfan, þar sem tengigrind kistanna er þannig gerð að botninn er innan við fjórtán tommur frá jörðu; endarnir eru bognir upp á við til að hvíla á sporöskjulaga fjöður fyrir ofan öxlana.

Á aftari kistunni er yfirbygging í laginu eins og skel og fyrir aftan hana er pláss fyrir dreng til að standa þegar blæjan (the hood) er uppi eða til að sitja þegar henni er hallað aftur.

Lágur pallur er settur á fremri geymslukoffortið og við hann er fest ökumannssæti sem hægt er að fjarlægja þegar farþegarnir vilja keyra sjálfir úr vagninum.

Línur þessa vagns falla vel saman; kistan undir er aðeins undirstaða sem í raunverulegri smíði myndi varla sjást þar sem augað myndi horfa niður á hana í fjarvídd en á teikningunni virðist hún mun meira áberandi vegna rúmfræðilegrar upphækkunar.

Þessi vagn myndi renna mjög létt á eftir tveimur litlum smáhestum eða klárum og vera í góðum hlutföllum.

Kistan undir gæti nýst sem geymsla fyrir léttan farangur eða pakka, án nokkurra óþæginda fyrir farþegana.

Með því að fjarlægja fremra ökumannssætið og pallinn og setja ferðakistu þar í staðinn, fengist hentugur léttur ferðavagn.

Á þessari teikningu eru fjaðrirnar sýndar afar klunnalegar og ólaglegar.

Pallurinn undir framsætinu gengur of langt fram; neðri sveigja vagnbolsins er of bein og óregluleg og hengslalínan að framan brotnar snögglega inn í framlínuna, á meðan leðurhlífin/blæjan virðist of þung að framan.

Hægt er að smíða léttan Pæton-vagn með því að sveigja öxlana þannig að kistan verði innan við fet frá jörðu og hæð aftursætisins aðeins nokkrum tommum yfir öxulbitunum.

Hægt er að hækka ökumannssætið á palli í nægilega hæð.

Með hnéhlífinni uppi gæti þessi vagn rúmað fjóra einstaklinga í afturhlutanum og tvo á koffortinu.

Með hnéhlífinni lokaðri gætu aðeins tveir setið fyrir aftan en hægt væri að loka vagninum alveg með fellanlegri glerrúðu sem skilvegg og þannig ná fram öllum þægindum lokaðs vagns.

Undir sætinu væri töluvert pláss fyrir farangur og einnig í fremri hirslunni.

Fyrir ferðalög væri hægt að fjarlægja ökumannssætið og setja mjög stórar kistur á fremri hirsluna.

Þessi vagn hentaði vel fyrir lasburða eða taugaóstyrka einstaklinga eða ung börn og það væri jafn mikið fótapláss og í venjulegum Britzschka-vagni, þótt aðeins þyrfti eitt þrep til að fara inn í hann og þyngdarpunkturinn væri svo lágur að það væri mjög erfitt að velta honum, jafnvel þótt einhver reyndi það, á meðan allir kostir hárra hjóla héldust.

Hægt væri að draga hann annaðhvort með stórum hesti eða tveimur smáhestum.

Mynd XI (Tafla XI) sýnir Droitzschka-vagn, samhverfan, með jafnstórum hjólum, þar sem botninn er innan við fjórtán tommur frá jörðu.

Hirslurnar eru bogadregnar upp á við til að vera fyrir ofan öxlana.

Línur þessa vagns falla vel saman og hinir ýmsu sveigir renna saman með góðum árangri.

Þetta er mun þægilegri vagn en venjulegur Droitzschka-vagn, þar sem fótaplássið er ekki skert vegna nauðsynjarinnar á að leyfa pláss fyrir hjólin að snúast undir.

Ökumannssætið er á palli, eins og á smáhestavagninum; og hægt væri að gera þann pall dýpri, ef þörf krefur, til þæginda við að flytja pakka.

Ef ökumannssætið væri tekið burt væri nóg pláss fyrir kistur og farangur.

Tveir gætu setið inni í vagninum, og með hnéhlífina uppi, tvö börn til viðbótar.

Fyrir aftan er pláss fyrir þjónustudreng og tveir gætu setið á kútnum.

Þessi vagninn er einstaklega öruggur og væri mjög léttur í drætti, hvort sem er fyrir einn hest eða tvo smáhesta.

Ef óskað væri, mætti setja fellihlera á opið til að gera hann að lokuðum vagni.

Gallarnir á þessari teikningu eru of mikil þykkt fjaðranna, of flatt yfirborð hurðarinnar og stirðleiki í neðri sveigju hurðarinnar.²*

Mynd XII (Tafla XII) sýnir samhverfan vagn sem hentar til notkunar í bæ eða sveit.

Við fyrstu sýn virðast línur þessa vagns ekki eins þokkafullar fyrir yfirborðskenndan áhorfanda og línur venjulegra vagna, vegna þess hve botninn er beinn, en nánari skoðun mun leiða í ljós að með sporöskjulaga fjaðrir sem staðsettar eru á sama lárétta fleti væri engin önnur lína jafn hentug.

Vagninn er heild, samsettur úr hlutum af jöfnum stærðum og hlutföllum, og ekki fylltur upp með óskyldu skrauti til að hylja galla.

Miðhlutarnir tengjast saman í línum sem eru hluti af bogadregnum sveigjum; þannig er komið í veg fyrir þunglamalegt yfirbragð.

Afturendinn sveigir upp á við í sporöskjulaga formi; og framendinn, með gagnstæðri sveigju sem minnir nokkuð á létt stafnlíkan skips; þannig er stefna hreyfingarinnar gefin til kynna.

Neðri lína Sætisklæðisins³* er hannaður til að vera í takt við miðlárétta línu yfirbyggingarinnar.

Ljóskerið, í stað þess að vera ósmekklega fest við framhluta yfirbyggingarinnar eins og algengt er, stendur á greinóttu járni í opna rýminu sem skilið er eftir fyrir það milli yfirbyggingarinnar og sætisdúksins; þannig verður það áberandi hlutur, líkt og klassískur viti.

Heildstætt og samræmt útlit vagnsins myndi hjá óhlutdrægum áhorfendum strax veita honum forskot á venjulega vagna, svo ekki sé minnst á tæknilega kosti hans; en augað, eftir að hafa lengi vanist handahófskenndum formum, er sjaldan óhlutdrægt og erfitt er að losa sig við þá hrifningu sem hefur vaxið með okkur vegna vanans.

Þannig finnast enn margir sem kjósa hina villimannslegu furðusmíð sem hefur skrumskælt hinn sanna Loðvíks XIV.-stíl og líta með fyrirlitningu jafnt á fegurð grískrar einfaldleika sem gotneskrar listar.

En látum allar spurningar um ytra útlit bíða úrlausnar á eigin forsendum og göngum út frá tæknilegum kostum sem gefnum.

Þá er eftir að huga að þægindunum.

Frá því sjónarhorni mun vagninn reynast búa yfir eiginleikum sem ekki er hægt að ná í neinum af venjulegum vögnum.

Þótt hann virðist stærri en venjulegur lokaður vagn tekur hann í raun minna pláss á jörðu niðri, þar sem öxlarnir eru einni feti nær hvor öðrum en venjulega.

En öll lengdin er nýtt á gagnlegan hátt.

Yfirbyggingin fyrir farþegana, í stað þess að vera þröngur kassi sem þrengir að útlimum eins og venjulegir lokaðir vagnar gera, líkist í raun frekar herbergi, þar sem hún er nógu stór fyrir tvær manneskjur af hinum nógu stór til að hægt sé að halla sér aftur í fullri lengd án þess að þrengja að hvorum öðrum, á meðan botninn er beinn eins og venjulegt gólf.

Britzschka-vagnar bjóða vissulega einnig upp á möguleikann á að halla sér aftur í fullri lengd, en vegna lágrar lofthæðar eru þeir nánast kæfandi fyrir farþegann.

Í þessari tegund af vagni er hins vegar næg lofthæð.

Þegar teikningin er skoðuð sést að venjulegt útlit hurðarinnar er varðveitt, þótt hún sé í raun ekki hurð, heldur aðeins gluggi sem hægt er að opna með því að fella gluggana niður eftir venju.

Frá fremri hluta þessarar sýndarhurðar heldur áfram í bogaformi og þannig er innra rýmið með stórum boga að framan, með glugga á hvorri hlið, sem veitir fullkomið útsýni til allra átta.

Gólf yfirbyggingarinnar er í raun í laginu eins og hestaskeifa.

Hurðirnar opnast í boganum að framan á hvorri hlið.

Þessi yfirbygging getur auðveldlega rúmað fjóra til sex manns og geymsluhólfið að framan tekur mjög mikið magn af farangri. Meðan vagnsveinninn og þjónninn sitja á sínu sæti.

Ef þörf krefur væri hægt að festa pall fyrir þjóninn að aftan með léttum járnstoðum eða festingum.

Í ferðalagi væri hægt að setja ferðakistur á þakið og einnig á fremra geymsluhólfið og ef aðeins tveir einstaklingar væru inni í vagninum gætu þeir haft það mjög þægilegt og borð fyrir framan sig.

Auk þessa hefur höfundurinn hannað mjög einfalda lausn, með stóru ljóskeri undir botninum, til að hita litlar vatnslagnir sem liggja umhverfis innra rýmið og halda þannig þægilegum hita á veturna.

Venjuleg smíði vagna leyfir þetta varla.

Helstu gallarnir á þessari teikningu eru að þar vantar fallegar sveigjur í fjaðrirnar ásamt of miklu ójafnvægi í listunum sem mynduðu útlínur yfirbyggingarinnar.

Þessi hönnunarvenja fyrir vagna hentar vel fyrir póstvagna, sem og fjölnota vagnar sem fylla göturnar og munu halda áfram að fjölga með tilkomu járnbrauta.

Mynd XIII (Plata XIII) sýnir hönnun á almenningsvagni.

Hann er með liðamót (liðstrýrður) í miðjunni þar sem hálfhringhliðarnar eru sveigjanlegar eins og leðurhlíf eða hetta.

Hann getur snúið með auðveldum hætti í þrengstu götum án þess að hindra umferð um vagninn að innanverðu, þar sem sveigjanlegu hliðarnar hreyfast í hring.

Með þessum almenningsvagni gætu tveir hestar unnið verk þriggja: aðgengi og útgönguleiðir yrðu mun auðveldari, fullkomin stjórn á hestunum, aukin þægindi fyrir farþega, meiri lofthæð og fullkomnari loftræsting, meiri almenn ending og ekkert venjubundið skrölthljóð, auk þess sem hann væri algerlega öruggur gegn því að velta.

Þessi hönnun er gerð fyrir tólf farþega inni en auðveldlega mætti lengja hann til að rúma tuttugu og tveir hestar myndu draga hann með sömu auðveldni og fjórir draga samkvæmt núverandi fyrirkomulagi, vegna hæðar hjólanna, sem léttir dráttinn svo mjög.

Eftir að hafa lokið við þessar teikningar fór höfundur að velta því fyrir sér að þessi nýstárlega aðferð við að beygja hentaði ekki vel fyrir C-fjaðrir.

Þetta leiddi til greiningar á venjulegum sporböskjulaga fjöðrum með það fyrir augum að bæta þær.

Við nánari íhugun varð ljóst að ástæðan fyrir því að tvöfaldar sporöskjulaga fjaðrir eru mýkri en stakar beinar fjaðrir var sú staðreynd að vagninn sem á þeim hvíldi var tveimur liðum frá högginu.

Það sló höfundinn strax að sveigjanleg miðjufesting við einn fjöður væri áhrifameiri en samsetning tvöfaldrar fjaðrar. Tilraunir með bogfimiboga staðfestu væntingar hans.

Hann smíðaði þá fjöður úr einni plötu af stáli og með því að setja stilliskrúfur á endana notaði hann nógu sterkan streng til að draga bogann í rétta spennu.

Útkoman var mjög frábær fjöður með alhliða virkni.

Á myndum ( IX til XIV ) er fjöðrin sýnd fest við samhverfa vagnana og meðfylgjandi skýringarmynd sýnir hann betur.

Fjöðrin er stálplata sem mjókkar í báðar áttir frá miðju að endum, sem eru beygðir með stilliboltum sem slaka eða strekkja strenginn.

Fjöðrin er tryggilega fest á bakhliðinni við þverbitann á vagninum og strengurinn er festur við ásinn með viðeigandi festingum.

Þar af leiðandi mun strengurinn, sem er sveigjanlegur, draga úr högginu frá hjólinu, sama úr hvaða átt það kemur.

Einnig má sjá að bogafjöðrin er ekki líkleg til að brotna og með virkni strengsins mun hún standast frákast upp á við jafn auðveldlega og þrýsting niður á við.

Þrír aðrir verulegir kostir fylgja henni einnig.

Helmingur af venjulegri stálþyngd nægir til smíði hennar og stilliskrúfurnar laga hana að vild fyrir létta eða þunga hleðslu, og þar sem um er að ræða eina plötu er auðvelt að mála hana til að verja hana fyrir ryði.

Höfundur telur sig hafa ástæðu til að ætla að þessar fjaðrir muni reynast fullkominn staðgengill fyrir hinar klunnalegu C-fjaðrir og leðurborða⁴.*

Nú eru liðin rúmlega tvö ár síðan höfundurinn fór að veita því athygli að opinberum farartækjum, og þá sérstaklega léttivögnum og almenningsvögnum, myndi líklega fjölga sem hlyti að vera eðlileg afleiðing járnbrauta og annarra umbóta í langferðum.

Af þeim sökum útbjó hann teikningar að endurbættum almenningsvagni og einnig að endurbættum léttivagni til notkunar á götum úti.

Þessar teikningar lágu hjá honum þegar hr. Hansom, hinn vel þekkti arkitekt ráðhússins í Birmingham, gaf fyrsta virka hvatann að þeim dvala sem ríkt hafði í opinberum umbótum á götuökutækjum með því að kynna léttivagninn sem ber nafn hans.

Hr. Hansom hafði tekið eftir göllum hinna hefðbundnu léttivagna, óþægilegri hæð þeirra og hættunni sem steðjaði að bæði farþega og vagnsstjóra.

Hann var einnig vel meðvitaður um vélræna kosti hárra hjóla ásamt lágri yfirbyrði fyrir farþega en hann gekk út frá, án þess að sannreyna, þeim algengu mistökum flestra vagnasmiða „að það væri ómögulegt að búa til mikið niðurtekinn öxulás sem þyldi álagið án þess að vera gríðarlega þungur“.

Þessi mistök urðu til þess að hann hannaði afar sniðuga en mjög flókna og óhagkvæma grind sem bar uppi þægilegan en þó ljótan vagninn.

Magn viðar og járns sem notað var í grindina var svo mikið að það vó nánast upp á móti öllum þeim jákvæðu afleiðum sem sparuðust með háu/stórum hjólunum.

Fyrirtæki eitt tók uppfinninguna upp á sína arma og almenningur varð strax mjög spenntur, svo að Omnibus-félag var þegar í stað stofnað.

Ókostir gömlu almenningsvagnanna voru miklir, sérstaklega hversu hátt þeir stóðu frá jörðu, og það að ný hönnun var gerð fyrir þá þar sem hestunum var algjörlega fórnað fyrir þægindi farþeganna.

Öxlarnir voru hannaðir niðurteknir til að lækka vagninn og framhjólin voru svo smækkuð að núningurinn jókst verulega, og það sem farþegarnir græddu á auðveldara aðgengi en töpuðu því með auknum hristingi.

Hestarnir þjáðust einnig í samsettu hlutfalli því framfjaðrirnar voru staðsettar á enda öxlanna í stað miðju ássins, þannig að umtalsverður vogaraflskraftur bættist við viðnám framhjólanna.

Þrátt fyrir þessa ókosti var hagnaður félagsins, eða var talinn vera, svo mikill að alls kyns samkeppnisáætlanir voru settar af stað.

Það kom fljótlega í ljós að Hansom-leiguvagnarnir, þótt þeir væru endurbót á þeim gömlu sem voru í almennri notkun, voru langt frá því að vera fullkomnir.

Einn af ókostunum var aðferðin við inngönguna, nálægt hinu risastóra hjóli.

Erlent einkaleyfi var flutt til Englands og þegar vagninn var sameinaður nýfundinni blaðfjöðrum af enskum uppruna og með enskt einkaleyfi hóf fyrsti leiguvagninn af þessari gerð akstur, sem var ekki óviðeigandi, kallaður „sneið af Ominibus (langferðavagni)“.

Þá var fyrst viðurkennt að niðurfelldur öxull „myndi þola álagið“.

Þessi vagn reyndist afar hentugur: hann var tiltölulega léttur, vó ekki meira en fimm og hálft hundraðsvigt; gengið var inn að aftan, laust við drullu og áhættu við inngöngu; og fjaðrirnar, sem voru með einkaleyfi frá herra William Boulnois, reyndust mýkri en venjulegar fjaðrir.

Þetta voru tvöfaldir sporöskjulagaðar sem virkuðu bæði lóðrétt og til hliðar; mikil framför frá gömlu aðferðinni við að smíða sporöskjulagaðar fjaðrir, sem leyfðu aðeins lóðrétta hreyfingu.

Þessar fjaðrir hljóta auðvitað að vera dýrari í smíðum, þar sem þær hafa fleiri hreyfanlega fleti, og á sama tíma þurfa þær tíðari viðgerðir, en samt sem áður voru þær umtalsverð framför.

Gallar þessa leiguvagns voru að farþegarnir urðu að sitja til hliðar og að þeir voru stöðugt í augsýn almennings að aftan í stað þess að vegfarendur litu lauslega á þá, að þeir voru mjög berskjaldaðir fyrir drullu frá ökutækjum sem fylgdu á eftir, að útsýni þeirra fram á við var hindrað og að hættan fyrir ökumanninn ef hesturinn dytti var mjög mikil..

Leiguvagn herra Hansom er laus við þennan síðastnefnda galla, þar sem botninn snertir jörðina nánast samstundis ef hesturinn fellur.

Kostir þessarar „sneiðar af langferðavagni (Ominibus)“ voru hins vegar svo miklir og smíðin svo einföld og hagkvæm að fjöldi eftirlíkinga var samstundis sett í framkvæmd.

Gömlum vagnstokkum var breytt og ótal útfærslur gerðar, sumar af skynsemi en aðrar ekki.

Sannleikurinn er sá að þær líkjast allar meira og minna farartækjunum sem kallast „go-carts“ og eru leigð út sem eins konar tveggja hjóla áfangavagnar (stagecoach) í nágrenni Lambeth, þar sem niðurtekinn öxullinn er helsti aðgreiningarþátturinn.

Næsta tilraun í „til að þjónusta almenning í samgöngum“ var kynning á farartæki með nokkuð mótsagnakenndu heiti, fjögurra hjóla einkavagn.

Þetta er breytt útgáfa af farartækinu sem ekki var langt síðan kynnt var undir nafninu Pilentum6⁵, sem aftur er Droitzschka með bogadreginni botnlínu í stað beinnar.

Þessi fjögurra hjóla einkavagn er, fyrir farþega, þægilegasta farartækið sem enn hefur verið kynnt.

Þetta er lokaður vagn, með gluggum til að sjá út og fá loft á hvorri hlið; hann er auðveldur aðgöngu og hreyfist mýkra en venjuleg tveggja hjóla farartæki, og er jafn fullkomlega varinn fyrir drullu og hnýsnum augum gangandi vegfarenda og væri hann einkafarartæki; og hann er þar að auki öruggur fyrir ökumanninn.

Þetta er gott fyrir almenning en mikill kostnaður hans, þyngd og þar af leiðandi álag á hesta, mun líklega krefjast hærri upphæðar á mílu en lögfest fargjöld einkavagna, til að fjármagnseigendur fái endurgjald.

Ef þeir sem héldu uppi misskilningnum varðandi niðurtekna öxla hefðu greint málið hefðu þeir komist að því að eini munurinn á styrk milli niðurtekins öxuls og beina felst í aukinni lengd, og því verður að bæta fyrir það með því að auka þykktina í álagstefnuna, alveg eins og ef þeir væru beinir.

Við smíði niðurtekinna öxla notar höfundurinn ýmist við eða járn þar sem mikils styrks er krafist, svipað og við gerð venjulegra vagnöxla, og nær þannig léttleika ásamt styrk.

Fyrir mjög létta öxla eykur hann breiddina í álagstefnuna en minnkar um leið þykktina í hinar áttirnar.

Með þessari aðferð smíðar hann nægilega sterka ása/öxla sem eru mun léttari en þeir sem gerðir eru með hefðbundnum aðferðum.

Endurbættur einkavagn höfundarins, sem dreginn er af einum hesti, er tvíhjóla farartæki með hjólum sem eru frá fjórum fetum og sex tommum ( 1,22 metrar) upp í fimm fet á hæð ( 152,4 metrar).

Hjólin eru tengd saman með niðurteknum ás og á honum hanga dráttarpóstatengingarnar í bogajárni.

Dráttarpóstatengurnar eru tengdar saman með einni slá fyrir framan vagninn og við hana er hesturinn festur.

Vagninn sjálfur hangir milli dráttarpóstlistanganna og hvílir á framlendum hengslum á hvorri hlið.

Lögun hans er aðlöguð að líkamsbyggingu mannsins í sitjandi stellingu.

Hann hangir innan við fet frá jörðu og gengið er inn að aftan um hurð sem er loftþétt þegar henni er lokað.

Framan á vagninum eru hlutfallslega stórir glergluggar fyrir ofan hnéhæð sem hægt er að opna og loka að vild.

Annar helmingur þaksins fyrir ofan gluggana er gerður þannig að hægt er að fella hann aftur yfir hinn helminginn, svo að í góðu veðri verður hann opinn vagn.

Farþegarnir tveir sitja með andlitin fram, svo ekkert byrgir þeim sýn.

Ökumaðurinn er staðsettur að aftan á standi, með bakið hallandi upp að fjaðrandi bakspelku, á sama hátt og póstvagnar eru keyrðir.

Framhandleggir hans hvíla á aftari hluta þaksins eins og á skrifborði og taumarnir liggja yfir þakið.

Svo að vagnstjórinn fylgst jafn vel með hestinum og hjólunum til að forðast hindranir.

Ef hesturinn hrasar getur ökumaðurinn beitt afli sínu til að bjarga honum án ótta, þar sem vagnstjóri getur ekki kastast af.

Þar sem botninn er svo nálægt jörðu er engin hætta á ferðum fyrir farþega eða ökumann, jafnvel þótt hesturinn falli.

Þegar vagninn stöðvast getur ökumaðurinn opnað dyrnar með annarri hendi og haldið í taumana með hinni og þannig afgreitt farþegann á þægilegan hátt án þess að fara úr sæti sínu.

Þessi einkavagn sameinar því sex kosti: léttleika, þægindi, öryggi, aðskilnað milli ökumanns og farþega – og að vera opinn eða lokaður vagn að vild.

Eftir sömu lögmálum sem gilda bæði um samhverfa almenningsvagninn og aðra vagna smíðar höfundurinn fjórhjóla flutningavagna til að flytja kol, hveiti, korn og aðrar þungar byrðar.

Þessi tegund vagns er alfarið úr járnplötum og krefst minni togkrafts en venjulegir vagnar.

Vagninn er með fjögur hjól sem eru öll fimm fet á hæð; botninn er innan við fet frá jörðu; hægt er að draga hann frá hvorum enda sem er; hann losar farminn til hliðar í stað þess að vera að aftan og einn maður getur losað hann með fullkominni auðveldni.

Með núverandi vögnum eru öll kol og aðrar þungar byrðar sem fluttar eru lyft fjögur fet á hæð við hleðslu og látnar síga fjögur fet við losun.

Með endurbætta vagninum eru þær lyftar eitt fet á hæð og látnar síga eitt fet; þannig sparast mannafli sem jafngildir sex feta lyftu á öllum þungum byrðum sem fluttar eru með vögnum.

Kostirnir sem fást með því að geta auðveldlega fært hestana á hvorn enda sem er, í þröngum götum og við bryggjur, þarfnast ekki þarf ekki að fjölyrða um.

Með þessum endurbættu vögnum er hægt að nýta þröngar bryggjur án stórra sveigja eða beygja jafn vel og stærri bryggjur með venjulegum vögnum.

Í þéttbýlum borgum, þar sem hver fermetri er dýrmætur, er þetta mikilvægur kostur.

---

Heimild: Höfundur Adams, William Bridges, 1797-1872

Útgefin: Enskir lystivagnar. English pleasure carriages. 1837 af Charles Knight & Co, London bls 282. til 287.

Þýðendur: Friðrik Kjartansson og erlendur.is (Málstaður)

Skráning: Friðrik Kjartansson

Yfirlestur: malfridur.is (Málstaður)

---

1. ↩︎
2. *Hægt er að smíða þessa vagna svo létta að auðveldlega mætti ferðast með þá póstleiðis með einum hesti; póstkúskurinn myndi þá ekki sitja hestinn, heldur keyra úr mjög litlu og léttu sæti framan á farangrinum.
   Þannig mætti hvetja marga sem eiga létta vagna til að nota þá í skemmtiferðum í stað almenningsvagna.
   Tveir ferðalangar með léttan farangur gætu þannig ferðast í einkavagni sínum næstum jafn hratt og hagkvæmt og með mun meiri þægindum en með póstinum.
   Á þessum framfaratímum er slík áætlun vel þess virði að póstmeistarar gefi henni gaum, því heildarumfang viðskipta þeirra gæti aukist til muna. Nauðsynlegt skipulag væri ekki erfitt í framkvæmd. ↩︎
3. Hammerklæði ↩︎
4. *Ef það er eftirsóknarvert að breyta sverðum og spjótum í plógjárn og sniðla hlýtur að vera jafn eftirsóknarvert að breyta lásbogum í vagnafjöðrun.
   Banvænt vopn fyrri alda mun þannig gegna nýju hlutverki á sviði víðtækrar nytsemi, þjóna ánægju mannkyns í stað þess að auka þjáningar þess. ↩︎
5. Vagnagerð sem Rómverjar nefndu ↩︎
